ホーム店長日記2012年10月
2012年10月
店長日記:3
2012年10月18日

先日作ったジオコレ「銭湯」の前面がちょっと寂しいので、
こばるさんより発売されている、マイスターシリーズ「自動販売機」を設置します。
これも1/150で、とても小さい自動販売機の模型です。
照明も付けられるように設計されているので、照明を付けて設置することにします。

こんな感じの「自動販売機」です。印刷済みのシールが付いているので、
貼るだけでリアリティのある自動販売機が出来上がります。
下のマス目は、1cmです。


まず、LEDを選びます。主に、この3種類がよく使われます。
今回は直接LEDにハンダ付けしますので、大きい3216を使用することにします。
この3種類のチップLEDは,高輝度タイプですので、定格通り電流を流すと明るすぎてしまいます。
今回は、1mAを目安としてCRD E-102を使用することにしました


以上でパーツは完成です。銭湯の前面に設置してみます。


底面に両面テープを貼って固定しました。配線は細いので、塀の下から穴を通して底面に出しています。
時代が少しずれてしまった感はありますが、良い感じに仕上がったのでよしとします。

使用パーツ

こばる「自動販売機」        1個
チップLED3216白色        1個
CRD E-102 1mA          1本
2ピンコネクターオス         1個
ポリウレタン線0.16mm      60cm
スミチューブ4mm           少々



2012年10月13日

新入荷のチップLED10連基板を使って、トミーテック ジオコレ「銭湯」のLED照明を作ってみます。
明るさや色のバランスなどを考えて、照明をつけるとリアリティが増します。
モデラーさんのようには出来ませんが、チャレンジ有るのみです。


スケールは1/150、Nゲージのスケールです。建物は結構大きいので、
本体は3216電球色2灯、手前の玄関は白色1灯で少し明るさを抑えてみます。

まずは、玄関用に明るさ抑えめで照明ユニットを作ります。


次に本体用の照明ユニットを作ります。本体用も作り方は同じです。
3216電球色と、通常点灯用の抵抗100Ω 同じ基板を2枚作ります。




材料が揃ったら、ジオコレの説明書通りに組み立てて下さい。
床には配線を通せる穴が空いていますので先に配線を通して組み立てて下さい。



比較的バランス良く出来たかと思います。
これ、作っていてとても楽しいですねハマってしまいそうです。
使用パーツも少なくお安く作れるかと思います。是非チャレンジしてみて下さい。

使用パーツ
10連チップLED基板[4940]  10連のうち3枚使用
白色チップLED 3216 [1860]         1個
電球色チップLED 3216 [1865]        2個
チップ抵抗[3781] 1/4w 620Ω         1個
チップ抵抗[3781] 1/4w 100Ω         2個
丸ピンICソケット 両端オス2pin[5251]      3個
2UEW/ポリウレタン銅線 0.16mm 1m[6491]  1巻
スミチューブF(Z)[6425] 4×0.25         少々
スミチューブF(Z)[6425] 6×0.25         少々
電線AWM1007 AWG26[6400] 赤/黒      少々




2012年10月02日

新入荷のROGO投影ライト自作キットを使って、セレナのウェルカムライトを作ってみました。
OHP用紙とインクジェットプリンタを使って、オリジナルROGOの投影が可能です。
チームロゴやマーク、お気に入りの文字など、オリジナリティあふれるウェルカムライトが作れます。

まずは、光源ユニットから作ります。

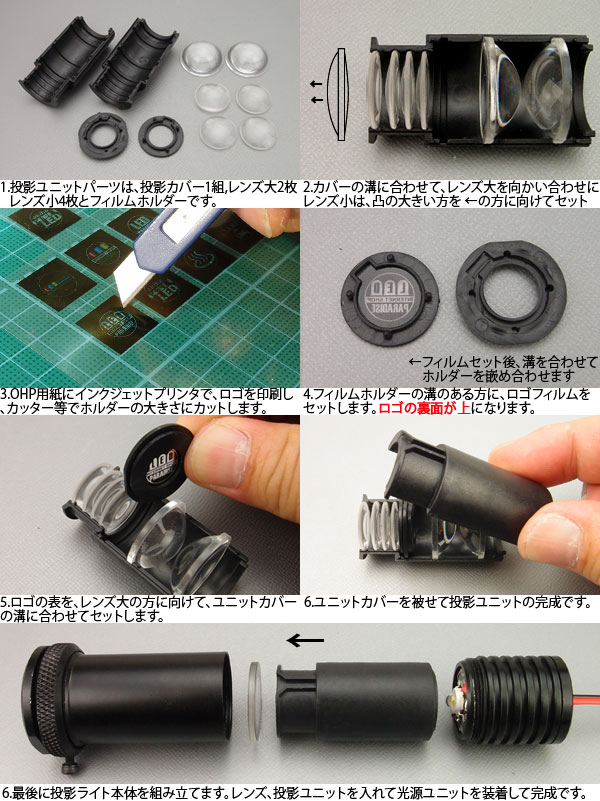

次に、投影ユニットを作ります。

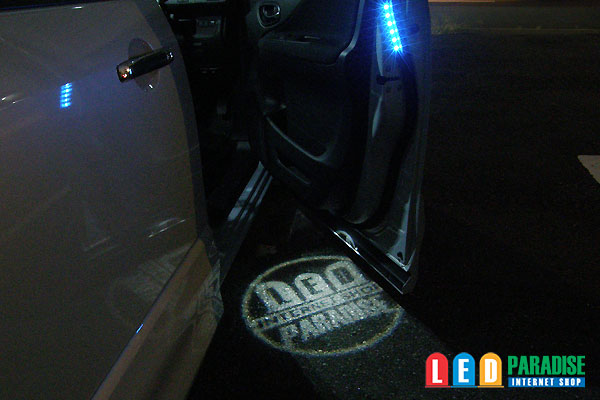

点灯確認をして実車にセット、いい感じに仕上がりました。
