エルグランドE51後期　雷神ナンバー灯

2010年05月18日

新入荷大好評の曲がる基板を使って、エルグランドE51後期のナンバー灯を
これまた大人気の、日亜雷神片側6発仕様で、簡単お手軽をテーマに作ってみました。


1.ナンバー灯はネジ2本で簡単に外れました。コネクターの極性は、NISSANのロゴ側がマイナスとなっておりました。	2.曲がる基板（片面）を、現物に合わせて16.5穴×6.5穴程度でカットします。今回は少しでも拡散するようにメッキシートを貼りました。

3.雷神を配置します。左右それぞれナンバーの真ん中を向くように曲げて使用しますので、中心からずらして配置します。	4.裏返して雷神とCRDをハンダ付けします。この時点では、LED同士及びCRDとLED間は、まだハンダ付けしないで下さい。（曲がらなくなります）

5.基板にさらに曲げ癖をつけてからLED同士をハンダ付けします。※ご注意※必ず基板に曲げ癖を付けてからハンダ付けして下さい。	6.CRDとLEDをハンダ付けします。＋側　－側も写真のようにハンダ付けして下さい

7.T10ウェッジベースと電線で、電源コネクターを作り基板にハンダ付けして下さい。このとき極性に注意して下さい。	8.ナンバー灯のくぼみに曲がる基板を挟みます。曲がる基板の反発力で基板を固定します。

9.形状と左右を確認して雷神の光が中央に向くようにセットししてください。	10.透明のカバーを戻して点灯確認したら完成です。

実\車取り付けは、LEDが左右中央を向くようにセットして下さい。

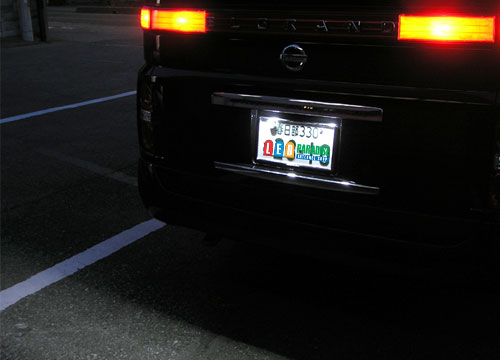

完成です。かなりの明るさで、ナンバー灯が地面を照らしているのが分かるかと思います。
光のムラもほとんど感じられず、雷神b6ですから白さも良い感じに仕上がりました。
お手軽に作れますので是非お試し下さい。
難を言えば少し明るすぎてしまう事です。
雷神片側3個　計6個程度でもよろしいかと思います。

■使用パーツ　　　　　　　　　　　　　　　　　.
○日亜雷神白色(b6P8)　　　　12個
○CRD　E-183　　　　　　　　　　8本
○電線UL1007　赤・黒　　　　　少々
○T10ウェッジベース　　　　　　　2個
○曲がる基板　片面　　　　　　　少々
○メッキシート（塩ビ）　　　　　　　少々
○ハンダ　　　　　　　　　　　　　　少々

配線図
