NSDW570GS-K1ルーム球

2012年07月23日

新しく入荷したS8.5 6LED基板と日亜NSDW570GS-K1を使って、
おなじみK君のエクストレイルルーム球を作ってみました。
エクストレイルは、T10×31mmのフェストンバルブが2個使用されています。
2chipのNSDW570GS-K1が12本で明るさもかなり期待出来ます。


1.NSDW570GS-K1 6本　専用基板1枚　1/4Wチップ抵抗200Ω 4個口金S8.5 2個 ※片側1個分です。	2.チップ抵抗をハンダ付けします。　今回は、1/4W200Ωを2個並列（合成抵抗値100Ω）で使用しました。

3.極性に注意しながら、LEDを基板にセットします。基板の印刷で、円が欠けている方がマイナスとなります。	4.LEDをハンダ付けします。　このとき熱のかけ過ぎに注意して下さい。

5.ハンダ付け後、余った脚をニッパーでカットして口金部分の電極に、ハンダを盛っておきます。	6.口金をハンダ付けします。口金に良く熱を掛けて、隙間からハンダを流し込むようにハンダ付けして下さい。　※やけどに注意

7.ハンダの熱が十分に冷めてから、裏面を絶縁します。今回はビニールテープを使用しました。	8.点灯確認をして、極性をテスターなどで確かめてから、実車にセットして下さい

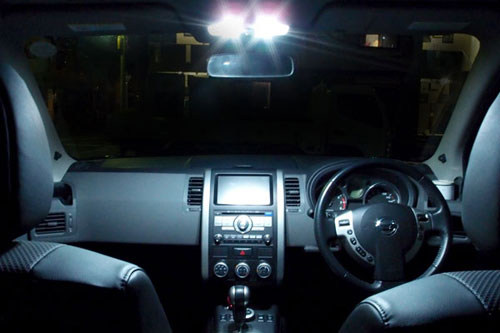

仕上がり寸法が、T10×31mmフェストンより大きくなりますが、エクストレイルは、問題ありませんでした。とても明るく仕上がりK君も満足のようです。

使用パーツ

NSDW570GS-K1　　　　　　　12本
S8.5 6LED基板　　　　　　　　　2枚
1/4Wチップ抵抗200Ω　　　　　8個
両口金S8.5　　　　　　　　　　　　4個
