2010年02月06日

最強LED 日亜雷神NSPWR70CS-K1を使って最強ルームランプを作ってみました。
基板は二色/PowerFlux用基板を使用し、実験台はお馴染みN君のアルファード10系後期です。

フロントに18LED基板が2枚 計36灯、 2・3列目に9LED基板が4枚 計36灯 合計72灯となります。

1.材料は二色/PowerFlux18LED基板2枚
日亜雷神36個 CRDS153T 36個 スズメッキ線少々 ※写真は片側分となります。
2.まずCRDをハンダ付けします。極性に注意して ちょっと無理矢理ですが、大きい方にCRDを2個小さい方にCRDを1個ハンダ付けします
3.表の印刷、極性表示の通りLEDを並べます切り欠きのある方がカソード(-)となります。 4.裏返してLEDの脚をハンダ付けします。
熱のかけ過ぎには十分注意して下さい。
5.今回の重要ポイント +1と+2を 写真のようにスズメッキ線で繋ぎます。(基板が、二色Flux兼用のため、今回は必ず繋いで下さい) 6.フロントはBA9sでした。電源取りだし用のリードを+2(+)とGND(-)にハンダ付けします。
同じ物を2個作ってFRONT用完成です。

 次に2・3列目用をつくります。

1.材料は、二色/PowerFlux9LED基板4枚
日亜雷神36個 CRDS153T 36個 スズメッキ線少々 ※写真は1個分となります。
2.まずCRDをハンダ付けします。極性に注意して ちょっと無理矢理ですが、大きい方にCRDを2個小さい方にCRDを1個ハンダ付けします。
3.表の印刷、極性表示の通りLEDを並べます。切り欠きのある方がカソード(-)となります。 4.裏返してLEDの脚をハンダ付けします。
熱のかけ過ぎには十分注意して下さい。
5.今回の重要ポイント +1と+2を 写真のようにスズメッキ線で繋ぎます。(基板が、二色Flux兼用のため、今回は必ず繋いで下さい) 6.リアはT10でした。電源取りだし用のリードを+2(+)とGND(-)にハンダ付けします。
同じ物を4個作ってリア用完成です。



フロント×2個 リア用4個完成です。点灯テストをして実車に装着して下さい。
フロントは、微点灯(ゴースト)が出ましたので、1W390Ωをキャンセラーとしてつけました。

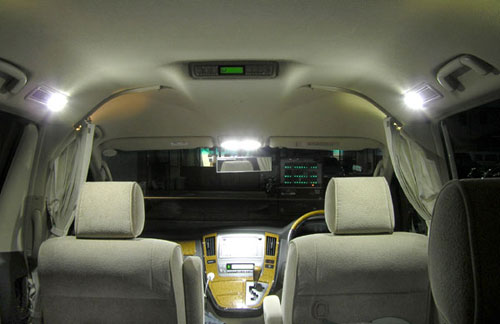

写真ではそこまで明るく感じないかもしれませんが、実際は笑っちゃうくらい明るいです。
N君曰く「恥ずかしい」との事でした。 名付けて、雷神やり過ぎルームランプ…

雷神じゃなくて普通のFluxでも、明るすぎるくらいかと思います。

やはりやり過ぎたか… N君ごめん(笑)
