超広角雷神　X-TRAILルームランプ

2010年07月09日

新入荷の雷神を使って、お馴染みK君のX-TRAILにルームランプを作ってみました。
X-TRAILのルームランプは、日産車に良くあるS8.5のフェストンバルブでしたので、
ちょっと無理矢理ですが、S8.5 6FLUX基板を使って作ることにしました。


1.材料は超広角雷神12個 CRD S-183 12個 Flux6LED基板2枚　両口金S8.5　2セット	2.まず最初にCRDをハンダ付けします。CRDのカソードマークを目印に極性に注意して下さい

3.表面にLEDをセットします。切り欠きの向きを目印に基板の印刷通りに並べて下さい。	4.LEDをハンダ付けして、足を短くカットして下さいその後、電極にハンダを盛っておきます。

5.口金S8.5をハンダ付けします。良く熱を掛けハンダを流し込むように。　やけどに注意	6.バルブの完成です。色合いも良く良い感じです点灯確認後、基板裏の絶縁処理をして下さい

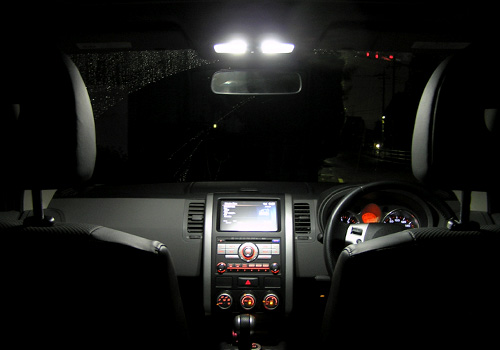

7.実車にセットします。ショートさせないよう注意して下さい。ちょっとキツいですが何とか入ります	8.カバーを戻して完成です。

CRD　S183 本ですので、1列約36mA　実際には30mA程度です。
ルームランプとして明るすぎず　良い感じに仕上がったかと思います。

■使用パーツ
超広角雷神　NSPWR60CS-K1　12個
CRD S183T　　　　　　　　　　　　　12個
S8.5Flux6LED基板　　　　　　　　　2枚
口金S8.5　　　　　　　　　　　　　　　 2set

エクストレイル　テールLED化

2010年07月03日

新入荷のテール減光ユニットを使って、お馴染みK君のエクストレイルテールをLED化致しました
今回は有名な「越谷フェンダー」さんより左右のテールを入手して加工致しました。
注文して即納品、驚きの早さでしたよ。エルパラも負けてはいられませんね
LEDは赤色FluxLEDを178発と黄色FluxLEDを90発、明るさも期待出来ます。


1.テールを超音波カッターでガシガシカットして、分離させます。慎重かつ大胆にカットしてください	2.ボール紙などで型紙を作ります。ココが一番重要になりますので、時間を掛けて丁寧に行います

3.型紙が出来上がったら、曲がる基板を型紙に合わせて、カットします。現物合わせも重要です。	4.LEDを配置します。現物に合わせながら、配線のしやすいように並べて下さい。

5.裏面をハンダ付けします。熱をかけ過ぎないように丁寧に行って下さい。	6.ハンダ付けが済んだらリード線を、取り回しに合わせて長めに付けておきます。

7.今回は両面テープ付きのウレタンで支えを作りました。現物に合わせながら調節して下さい。	8.ウレタンだけでは心配なので、スズメッキ線などで、基板を固定します。

9.点灯確認をしてから、カバーを戻します。今回はセメダインXでがっちり固定致しました。	10.実車にセットして、減光ユニットで明るさ調整をします。明るさも良く、良い感じに仕上がりました。

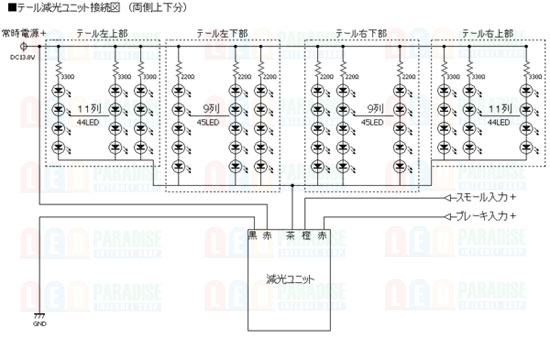

■テール部使用パーツ（両側分）

○赤色FluxLED[0741] 178個　　44個×2箇所　45個×2箇所
○LEDテール減光ユニット[5052]
○1/4Wカーボン抵抗　220Ω　18本
○1/4Wカーボン抵抗　330Ω　22本
○曲がる基板片面180×300　1.5枚
○ハンダ少々
○リード線UL1007　赤・黒
○ハヤコート少々（基板裏の絶縁用）

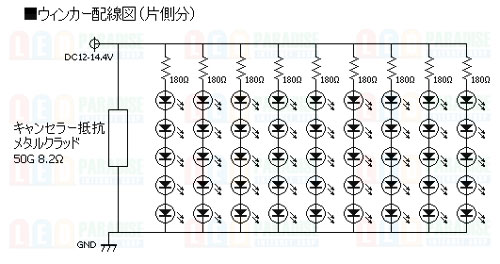

■ウィンカー部使用パーツ（両側分）

○黄色FluxLED[0731] 90個　　45個×2箇所
○1/4Wカーボン抵抗　180Ω　　18本
○メタルクラッド抵抗　50G8.2Ω　2個
○ハンダ少々
○リード線UL1007　赤・黒
○ハヤコート少々（基板裏の絶縁用）
