新入荷のNISSANルームランプ専用基板を使ってセレナのルームランプを作ってみました。
フロントだけで、雷神21灯かなりの明るさが期待できます。このルームランプは汎用型で、
セレナ以外にも、マーチ、キューブ、ジューク、デュアリス等多くの日産車に採用されています。

これを見て作られる方は、上の写真で同じ形状かご確認下さい。

まずはセンターの基板から作ってみます。


特にセンター基板は差し込み部のハンダ面が小さいので、接着剤を必ず使用して下さい。

次に両サイドの基板を作ります。


完成です。必ず点灯確認をしてから実車にセットして下さい。

写真は露出を落としてありますが、直視できないくらいの爆光です。

ブリッジダイオードで無極性になっていますので、差し込むだけでOK
両サイドは、右左形状を合わせて差し込んで下さい。

問題点は明るすぎること位でしょうか？
オーナーのK君はとても満足している様子ですので良とします。
普通のフラックスLEDでも十分過ぎるくらい明るいと思います。是非お試し下さい。

今回は、1/4Wチップ抵抗200Ω並列で2個使用しています。
1/4W 200Ω 並列2個＝1/2W 100Ω

(14.4v - LEDのVf×3個 -1.2v）÷LEDに流す電流(A)=抵抗値(Ω）
※1.2VはブリッジダイオードのVf

■ 日亜雷神を40mAで点灯させる場合
(14.4V-3.1V×3個-1.2V)÷0.04A=97.5Ω≒100Ω　


■ 一般的なFluxLED(3.2V 30mA)を20mAで点灯させる場合の抵抗
(14.4V-3.2V×3個-1.2V)÷0.02A=180Ω
※この場合LED3個に対して抵抗1個使用
（抵抗は片側に、180Ωを1個つけて下さい。）

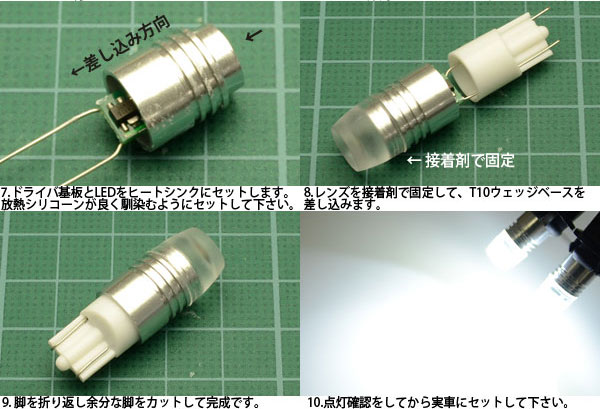

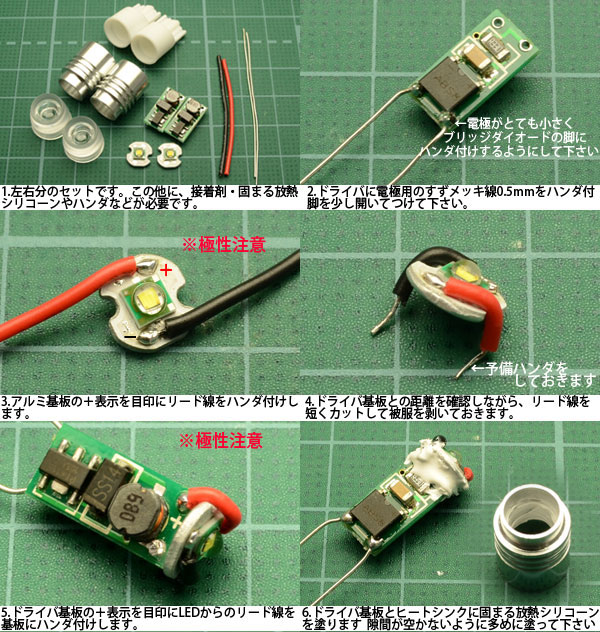

新入荷のT10 PowerLEDパーツセットとドライバを使って
T10 CREE　XP-Eバルブを作ってみました。
ドライバもパーツセット専用設計になっていますので、
PowerLEDバルブを、組み立て感覚で作ることが出来ます。

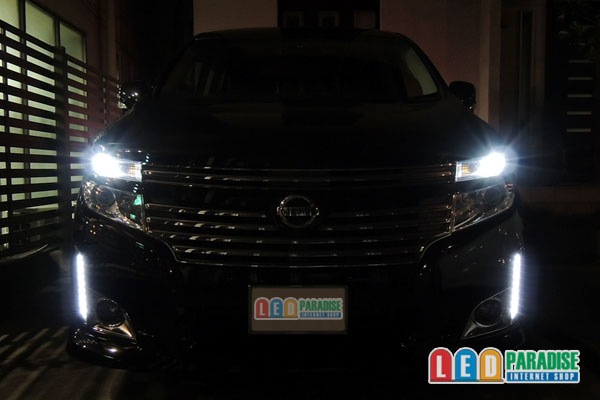

エルグランドは、ソケットが深いタイプでしたので、
少しきつく押し込んで装着しました。
