ホーム店長日記シーケンシャルウィンカー用LED基板を作ってみました。
店長日記
シーケンシャルウィンカー用LED基板を作ってみました。
2017年12月21日
シーケンシャルウィンカーユニット8ポート 新入荷致しました。安心の純国産!! 小型で簡単配線!! ウィポジ付きの優れものです。

シーケンシャル用の基板を作るのはちょっと敷居が高いかなぁ と言う方の為に、簡単なシーケンシャル用LED基板を作ってみました。ハンダ付けは下手ですが、ちょっとでも参考になれば幸いです。



使用パーツ

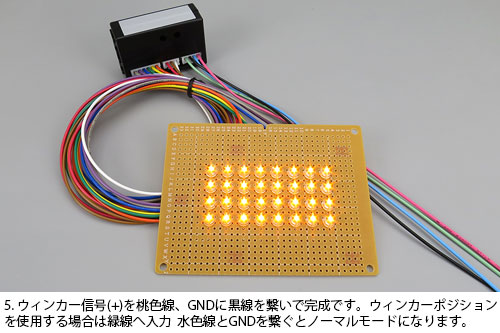

シーケンシャルウィンカーユニット8ポート 1台

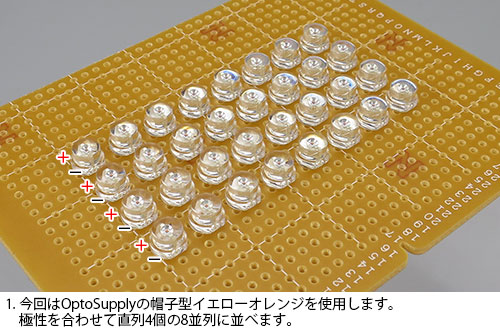

4.8mm帽子型イエローオレンジ[1333]    32本
小型1/4Wカーボン抵抗 [3721]       8本

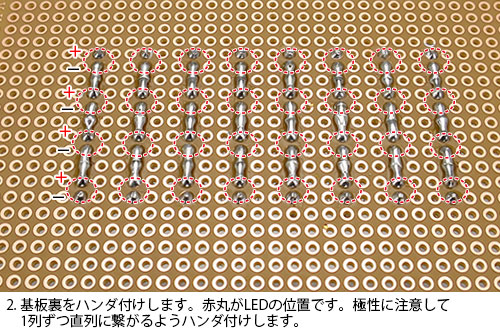

ユニバーサル基板 ICB-504[4115]    1/2カット
