ホーム3mm砲弾型LED広角3mm緑色LED
商品詳細

広角3mm緑色LED[0581]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

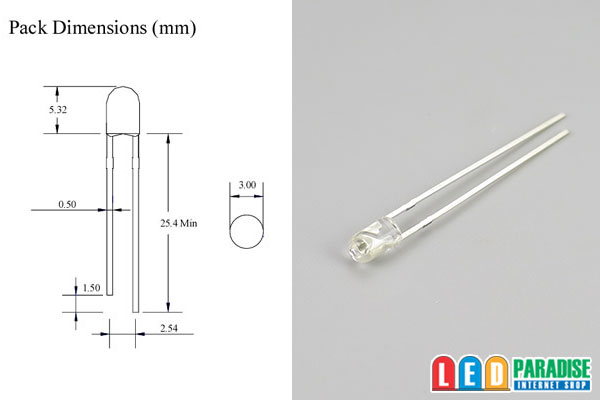

3φ広角緑色LED

極小3mmの広角タイプなので、ポジション球、メーター球
ルーム球、鉄道模型等スペースの狭い場所に最適です。

■販売単位をお選び下さい。
10本セット   400円
30本セット  1140円
50本セット  1750円
60本セット  2100円
100本セット  3200円
120本セット  3840円
バラ販売     50円

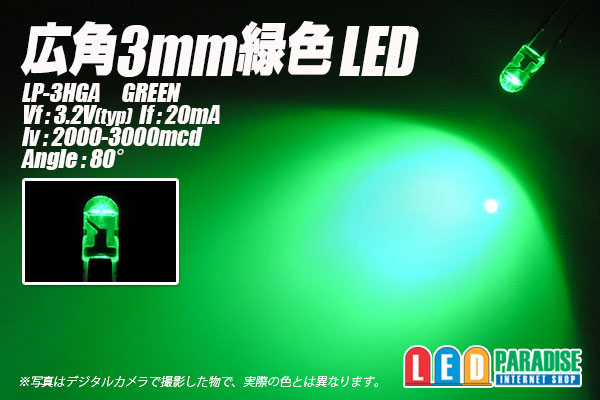

LP-3HGA
Vf:3.2V(typ)
If:20mA
Iv:2000-3000mcd
Wl:520-525nm
Angle:80°

中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

 ※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
  (+)-         -LED-LED-LED-(-)
     【CRD E-103】

 ○18mA流す場合
  (+)-【CRD E-183】-LED-LED-LED-(-)

 ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
 ※改造はご自身でテストの上自己責任でお願いします。
