ホーム | 専用基板 > T10バルブ基板T-10 6LED基板 (新パターン)
商品詳細

T-10 6LED基板 (新パターン)[4812]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

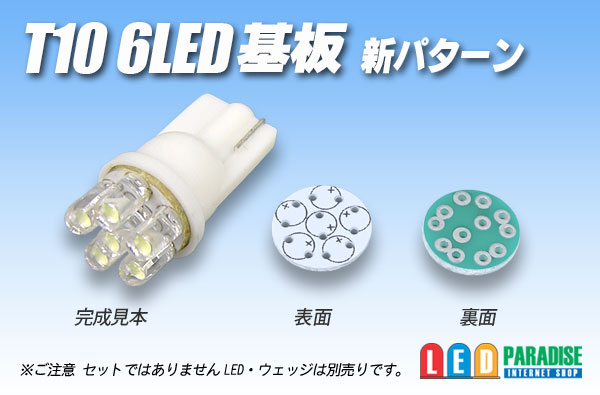

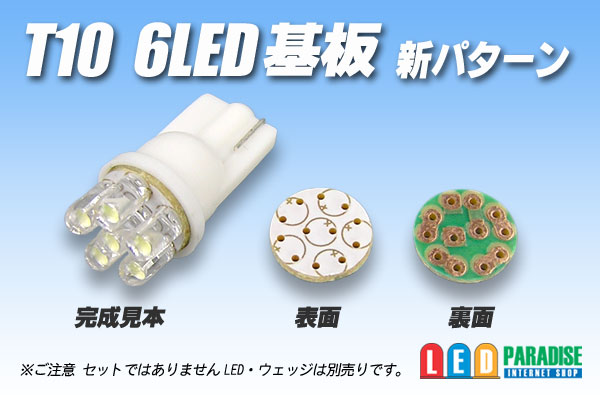

T10 6LED基板(新パターン)
※ご注意!! 以前の物とパターンが異なります。

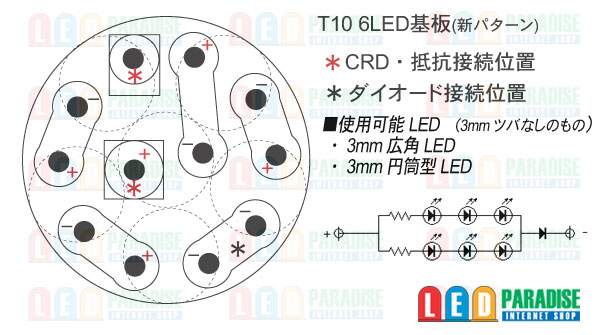

こちらの基板は、3直列×2回路となっておりますのでご注意下さい。


T-10ウェッジベース用 3mmLED6灯専用基板です。
3mmLEDが、6本も収まりますのでとても明るいウェッジ球が出来ます。
是非自作ポジションにチャレンジしてみて下さい。

■販売単位をお選び下さい。
バラ販売    40円
10枚セット   350円
100枚セット 3,000円

寸法 : 9.8mmφ×1.0mm

○ウェッジベースはA型をお使い下さい B型は適合しません。
※ハンダ付け後は、ウェッジ内側の縁にハンダが当たり
 基板がピッタリ収まらない場合がありますので、接着剤などで固定して下さい

○ツバなしの、3mm砲弾型・3mm円筒型LEDが使用可能です。
※当店の3mm広角LED・3mm円筒型LEDは、ツバなしですので使用可能です。

【ご注意】
一部印刷の見づらい物もございます。ご了承の上お買い求め下さい。
ロットにより印刷が異なる場合がございます。
説明書・製作手順書等のご用意はございません。
2枚目・3枚目の画像を参考に製作して下さい。

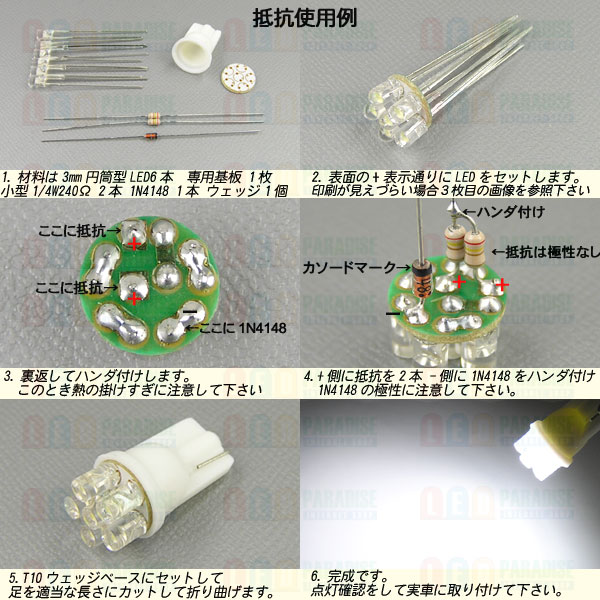

■抵抗参考値
 ○白、青、電球色、緑  小型1/4W 240Ω〜300Ω程度
 ○赤、黄、橙        小型1/4W 330Ω〜390Ω程度

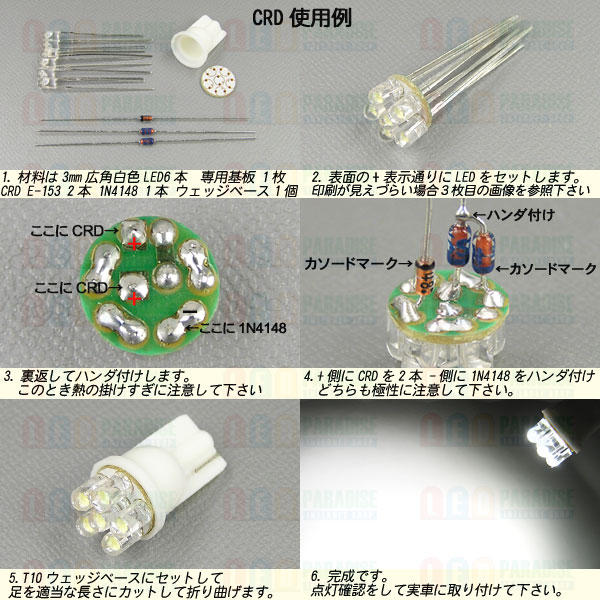

■CRDの場合
 ○全色   E-153かE-183(近日入荷予定)
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
