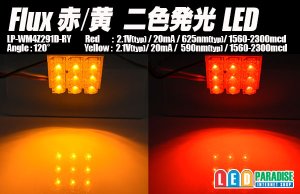

Flux 赤/黄 二色発光LED

新型番に変更になっています。　極性等にご注意ください。

赤色/黄色の２つのチップが一つのLEDに入っておりそれぞれ独立していますので、
単色や混色、色の切り替えなどのコントロールが可能です。
優先コントローラー(別売)を使用すれば、ウインカーポジションのような色の切り替えも可能です。

※販売単位がございますのでお選び下さい
  10個セット　　700円
  30個セット　 1950円
  50個セット　 3000円
100個セット　 5800円
バラ販売　　　100円
500個袋入り価格ご相談下さい

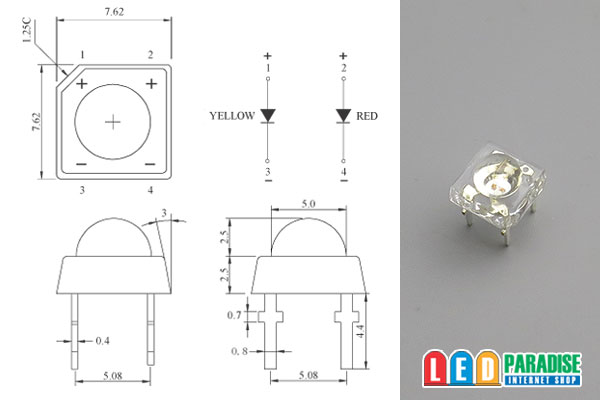

LP-WM4Z291D-RY
Red　 : 　 2.1V(typ) / 20mA / 625nm(typ) / 1560-2300mcd
Yellow  :  2.1V(typ) / 20mA / 590nm(typ) / 1560-2300mcd
Angle : 120°

中国製　オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご注文時、備考欄よりお気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

○LED5個
　黄色(+)-【1/4W 220Ω】-
　　　　　　　　　　　　　　　　-LED-LED-LED-LED-LED-(-)
　赤色(+)-【1/4W 220Ω】-

○LED4個
　黄色(+)-【1/4W 330Ω】-
　　　　　　　　　　　　　　　　-LED-LED-LED-LED-(-)
　赤色(+)-【1/4W 330Ω】-

○LED3個
　黄色(+)-【1/2W 430Ω】-
　　　　　　　　　　　　　　　　-LED-LED-LED-(-)
　赤色(+)-【1/2W 430Ω】-

○LED2個
　黄色(+)-【1/2W 560Ω】-
　　　　　　　　　　　　　　　　-LED-LED-(-)
　赤色(+)-【1/2W 560Ω】-

○LED1個
　黄色(+)-【1/2W 620Ω】-
　　　　　　　　　　　　　　　　-LED-(-)
　赤色(+)-【1/2W 620Ω】-

※12V車ではLED5個直列が限度です。
　 6個以上点灯させる場合は上記の回路を並列に繋いで増やしてください。


■12V車でCRDを使って点灯させる場合の例（最大電圧14.4V）
　○18mA流す場合　CRD E-183使用

　○LED1〜4個接続可
　黄色(+)-【 E-183 】-
　　　　　　　　　　　　　-LED-LED-LED-LED-(-)
　赤色(+)-【 E-183 】-

　 ※CRDには極性がございますので注意してください。
　 ※12V車ではLED4個直列が限度です。（4個の場合多少電圧不足になる場合があります）
　　5個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　 ※改造はご自身でテストの上自己責任でお願いします。

※画像はデジタルカメラで撮影した物で実際の色合いとは異なります。
