商品詳細

二色/PowerFlux9LED基板[4849]

販売価格: 100円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

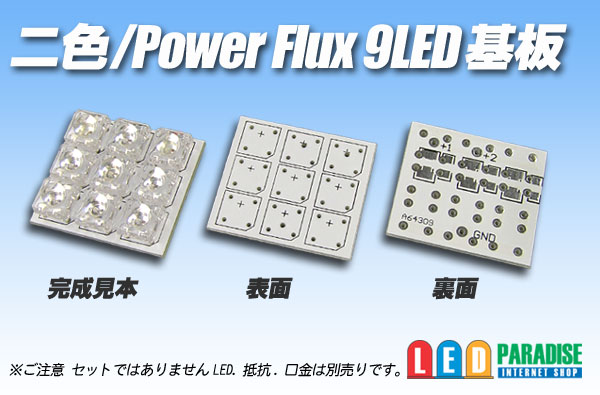

二色/PowerFlux9LED基板

エルパラオリジナル 二色/PowerFlux9LED基板が、入荷いたしました。
面倒だった二色LEDの配線済みですので簡単に二色ルームランプが出来上がります。
抵抗やCRDを複数個接続してPowerFluxにも応用可能です。

■販売単位をお選び下さい。
バラ販売    100円
10枚セット   800円
100枚セット 6000円

基板サイズ:30mm×27mm×1.6mm
※3直列×3並列となります。

※ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。
説明書等ございません 2枚目の写真をご参考に製作して下さい。

※写真は18LEDの基板になっています。半分に読み替えて下さい。


■12V車用抵抗参考値
二色Flux 白・青側の場合   1/4wチップ抵抗 240Ω〜330Ω程度
二色Flux 赤・黄側の場合   1/4wチップ抵抗 430Ω〜470Ω程度

■CRDの場合   S-183T か S-153T

※密集配置ですので、15mA〜20mA程度で点灯させてください
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
