ホーム | FluxLED > 5mmFluxLEDオレンジFluxLED LP-5FCISOCT
商品詳細

オレンジFluxLED LP-5FCISOCT[0761]

販売価格: 50円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

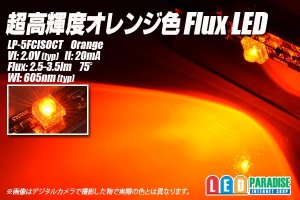

超広角 オレンジ色Flux LED LP-5FCISOCT

※以前の物とメーカーが変更になりましたのでご注意ください。

指向角が広く明るい5mmオレンジ色FluxLED新入荷しました。
ウィンカー等改造用等にぜひお試しください。

※販売単位をお選び下さい
 10個セット  500円
 30個セット 1,350円
 50個セット 2,000円
 60個セット 2,400円
100個セット  3,500円
120個セット  4,200円
バラ販売    100円

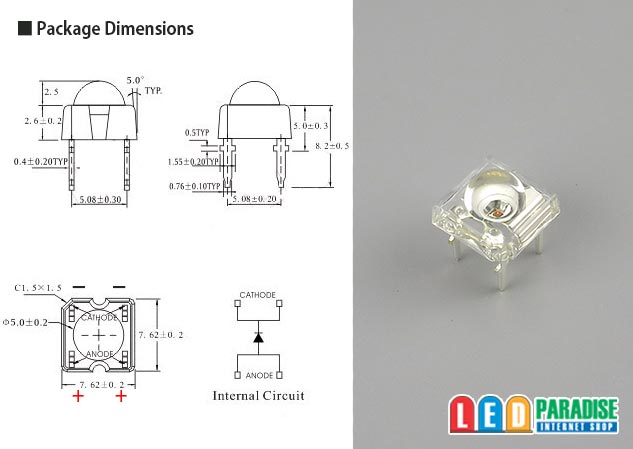

■ LP-5FCISOCT
Vf: 2.0V(typ)
If: 20mA
Flux: 2.5-3.5lm
Wl: 605nm(typ)
Angle: 75°

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED5個  (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED(-)
LED4個  (+)-【1/4W 330Ω】-LED-LED-LED-LED(-)
LED3個  (+)-【1/2W 430Ω】-LED-LED-LED(-)
LED2個  (+)-【1/2W 560Ω】-LED-LED(-)
LED1個  (+)-【1/2W 620Ω】-LED(-)

※12V車では黄色FLUXLED 5個直列が限度です。
  5個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例(最大電圧14.4V)

 ○18mA流す場合 CRD E-183使用

   (+)-【CRD E-183】-LED-LED-LED-LED-(-)



※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※ウィンカーをLED化するとほとんどの場合ハイフラになります。
  この場合LED対応ICリレーや、キャンセラー抵抗が必要になります。
※改造はご自身でテストの上自己責任でお願いします。

中国製

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
