新18LED円形テール基板[4853]

販売価格: 480円(税込)
[在庫あり]
数量:
新18LED円形テール基板

エルパラオリジナル 18LED円形テール基板が入荷いたしました。
基板を円形にカットしたり、LEDを均等に配置するのはとても面倒でした
丸リフレクターを使用して完成度の高い基板が簡単に出来上がります。

■100mm  1枚 480円

基板サイズ:1.6mm×100mmφ
材質:FR-4
回路は3直列×6並列となります。3枚目の写真でご確認下さい。
写真使用のLEDは、5mm広角赤色LED MAX5000mcd LP-5HRW4です。

R1は、小型1/2Wカーボン抵抗 R2はチップ抵抗のみ使用可能です。

※ご注意

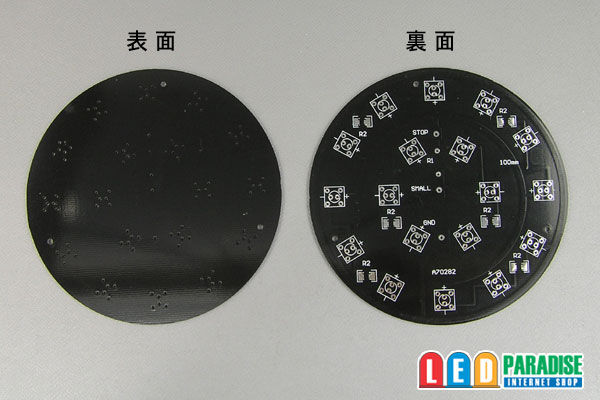

○表面は、黒色になります。(二枚目の画像ご参照下さい)
○FLUXLEDも使用可能ですが六角キラキラリフレクターは寸法的に使用できません。
○写真中のLED・ダイオード・配線等は別売りです。価格は基板単体の価格となります。
○解説書・説明書等ございません。
○表面に製造時の擦り傷・打痕等ある場合がございます。
※抵抗値は、参考値です。全ての車に適合する物ではございません。
 灯火類の改造は、法令遵守の上行って下さい。
上記ご了承の上お求め下さい。


■抵抗参考値
LP-HRA3C・LP-HRW4・LP5-RWC 5mm赤LED場合
R1 1/2wカーボン抵抗 390Ω
R2 チップ抵抗 1/4w 300Ω

○外周のみ12LEDで使用可能です。
 この場合R1が、1/2wカーボン抵抗 560Ωになります。
