ホーム3mm砲弾型LED3mm円筒型赤色LED LP-R5PA3HC1B
商品詳細

3mm円筒型赤色LED LP-R5PA3HC1B[0641]

販売価格: 35円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

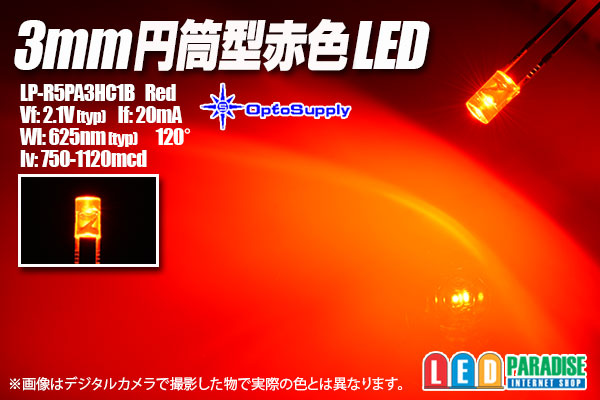

3mm円筒型赤色 LP-R5PA3HC1B

OptoSupply の超高輝度 3mm円筒型 赤色LED です。
極小3mmTopFlat型の超広角タイプなので、ポジション球、
ルーム球、鉄道模型等のスペースの狭い場所に最適です。

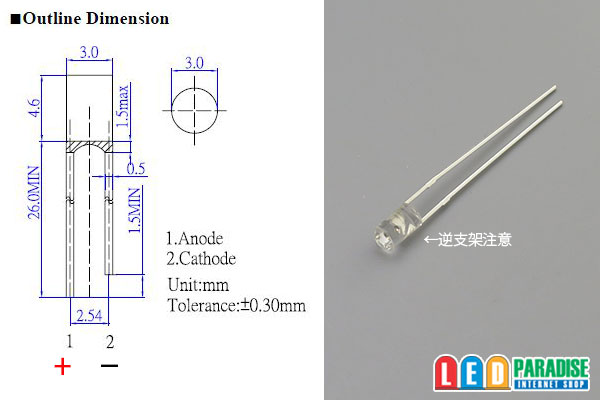

※支架が逆向のタイプです。
この場合でも足の長い方がアノード(+)となります。ご注意下さい。


■販売単位をお選び下さい。
 10本セット   350円
 30本セット   990円
 50本セット  1500円
 60本セット  1800円
100本セット   2800円
120本セット   3360円
バラ販売     100円

LP-R5PA3HC1B ※参考データ
Vf:2.1V(typ)
If:20mA
Iv:750-1120mcd
Wl:625nm (typ)
Angle:120°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
