ホーム3mm砲弾型LED広角3mm青緑色 LP-G38A3761B
商品詳細

広角3mm青緑色 LP-G38A3761B[0522]

販売価格: 35円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

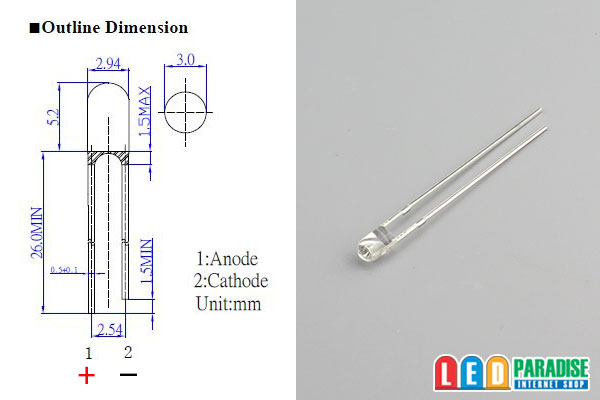

OptoSupply 広角3mm青緑色 LP-G38A3761B

OptoSupply の超高輝度 広角3mm青緑色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

■販売単位をお選び下さい。
 10本セット   350円
 30本セット  1050円
 50本セット  1350円
 60本セット  1620円
 100本セット  2300円
 120本セット  2760円
 バラ販売    100円

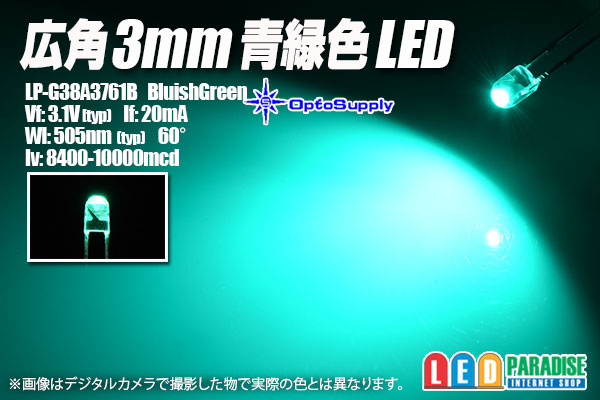

LP-G38A3761B ※参考データ
 Vf:3.1V(typ)
 If:20mA
 Iv:18000-22000mcd
 Angle:60°

メーカーデータシートpdf ※参考データ

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

  LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

        【CRD E-103】
(+)-         -LED-LED-LED-(-)
        【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。
お使いのPC環境で見たままの 色で届く訳ではございませんのでご了承ください

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
