ホーム3mm砲弾型LED広角3mm青色LED
商品詳細

広角3mm青色LED[0521]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

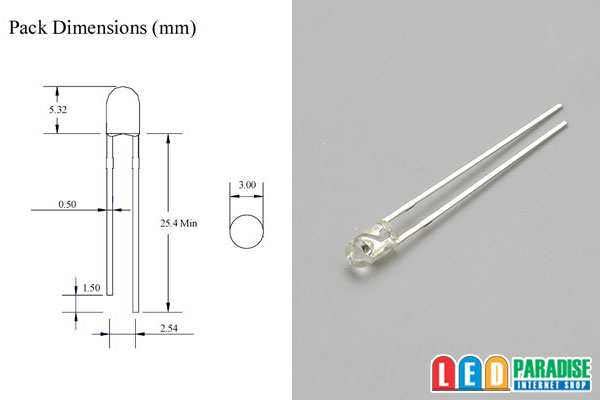

3mm広角青色LED  LP-3HBA

長年ご好評頂いたLP-3HBAが帰ってきました。
製造中止後、たくさんのお問い合わせを頂き、
なんとかお願いして、継続して作って頂くことができました。
取り扱いから10年、沢山のご好評を頂いた3mm青色LEDを是非お試し下さい。



 ■販売単位をお選び下さい。
10本セット     400円
30本セット  1140円
50本セット  1750円
60本セット  2100円
100本セット  3200円
120本セット  3840円
バラ販売     50円

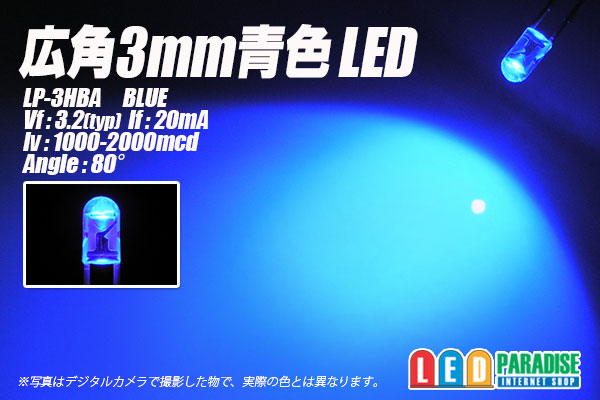

LP-3HBA
Vf:3.2V(typ)
If:20mA
Iv:1000-2000mcd
Wl:465nm(typ)
Angle:80°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。 ご購入時にお申し付け下さい(無料)


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)

○20mA流す場合 CRD E-103×2個並列



    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

※CRDには極性が有りますのでご注意下さい。 ※改造はご自身でテストの上自己責任でお願いします。



※ご注意※  写真では正確な色再現が出来ません。お使いのPC環境で見たままの 色で届く訳ではございませんのでご了承ください



他の写真もご覧下さい
(画像をクリックすると大きく見られます)
