商品詳細

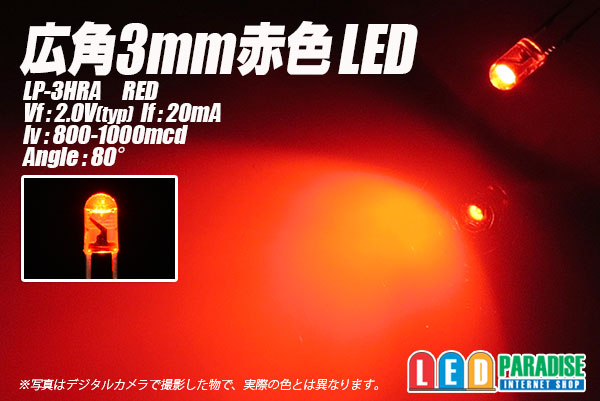

広角3mm赤色LED[0541]

販売価格: 40円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

広角 3mm赤色LED

3mm赤色広角タイプ新ロット入荷いたしました。
レッドオレンジ系の色合いとなります。

80°超広角の3mmタイプです。
鉄道模型等、狭いスペースの改造にピッタリです。

■販売単位をお選び下さい。
10本セット   400円
30本セット  1140円
50本セット  1750円
60本セット  2100円
100本セット  3200円
120本セット  3840円
バラ販売     50円


LP-3HRA
Vf:2.0V(typ)
If:20mA
Iv:800-1000mcd
Wl:615-620nm
Angle:80°

中国製

※ロットにより支架が逆になる場合がございます。
 この場合でも足の長い方がアノード(+)となりますので、事前にご確認の上ご使用ください。

 ※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)

 ※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

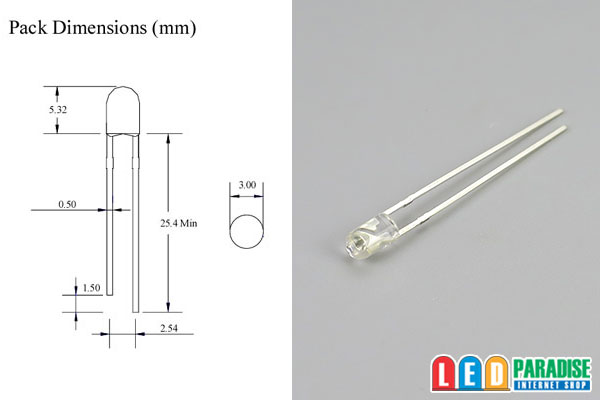

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
