ホーム | LUMILEDS > SuperFluxSuperFlux HPWT-RH02 RedOrange
商品詳細

SuperFlux HPWT-RH02 RedOrange[2616]

販売価格: 110円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

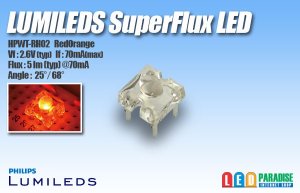

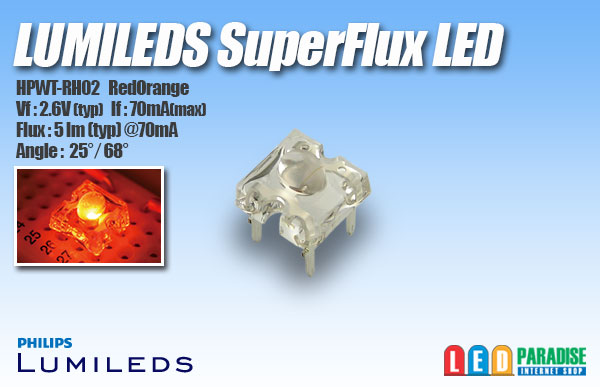

LUMILEDS SuperFlux HPWT-RH02 RedOrange

大手自動車メーカーストップランプ採用品番 ルミレッズのSuperFluxLEDです。
純正LEDテールによくある トップのレンズがOval(楕円)のタイプで、
横方向に広く、縦に狭く、効果的に照射します。
色合いは朱色に近い赤レンズのテールに最適なRedOrangeです。
とても明るいLEDです。LEDテールに是非お試し下さい。

※こちらの製品は、メーカー製造中止に付き在庫限りで取り扱い終了となります。
最終発注は多めにしておりますが、補修等でご入り用のお客様は
お早めにお求め下さいますようお願い致します。


■販売単位をお選びください。
10個セット   1100円
30個セット   3000円
50個セット   4500円
60個セット   5400円
100個セット   8500円
120個セット  10200円
バラ販売     150円

HPWT-RH02-H4000 RedOrange
Vf : 2.6V(typ)
If : 70mA(max)
Flux : 5 lm(typ) @70mA
Angle : 25°/ 68°
Wavelength: 611-629nm
※BINの明確な国内正規ルート品です。

詳しくは メーカーデータシートPDFでご確認ください。

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)約50mA

LED4個  (+)-【1/2W 91Ω】-LED-LED-LED-LED-(-)
LED3個  (+)-【1/2W150Ω】-LED-LED-LED-(-)
LED2個  (+)-【1W  200Ω】-LED-LED-(-)
LED1個  (+)-【1W 240Ω】-LED-(-)

※12V車では赤FLUXLED4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でテール/ストップ設計例 LED直列4個
 回路は配線図に記載してございます。

テール(+)【1/4W 820Ω】-【1/2W 75Ω】-LED-LED-LED-LED-(-)
         ストップ┛

※各入力側に整流用ダイオード(1N4007)等を接続して下さい。
※抵抗値はあくまでも参考値です。点灯数やレンズの状態などによって調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。

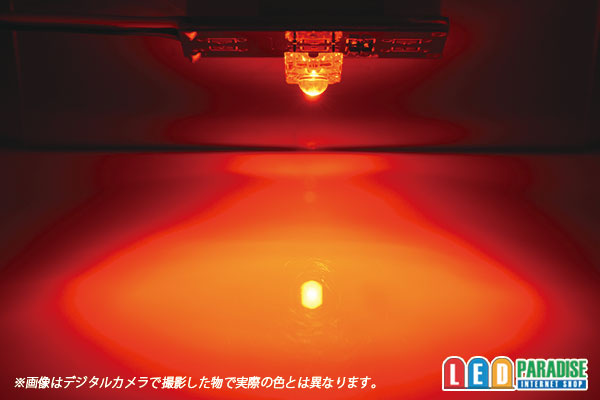

※写真はデジタルカメラで撮影した物で実際の色とは異なります。


【スティックのままご購入をご希望の場合】
60個単位でしたら、スティックのまま販売も対応可能ですのでご相談下さい。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
