商品詳細

Flux白/黄 二色発光LED[0811]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

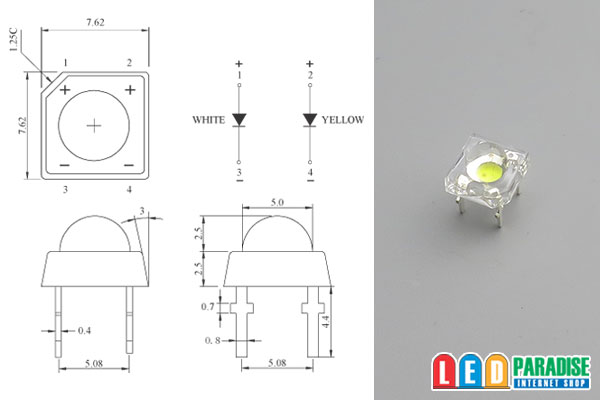

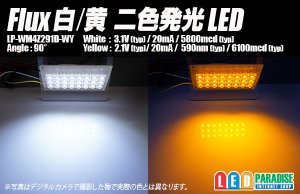

Flux白/黄 二色発光LED LP-WM4Z291D-WY

白色/黄色 二色発光のFlux LEDです。
白色/黄色の2つのチップが一つのLEDに入っておりそれぞれ独立していますので、
単色や混色、色の切り替えなどのコントロールが可能です。
優先コントローラー(別売)を使用して、ウインカーポジションの自作などにおすすめです。


※販売単位がございますのでお選び下さい
 10個セット    700円
 30個セット  1950円
 50個セット  3000円
100個セット 5800円
バラ販売   100円

500個袋入り価格ご相談下さい

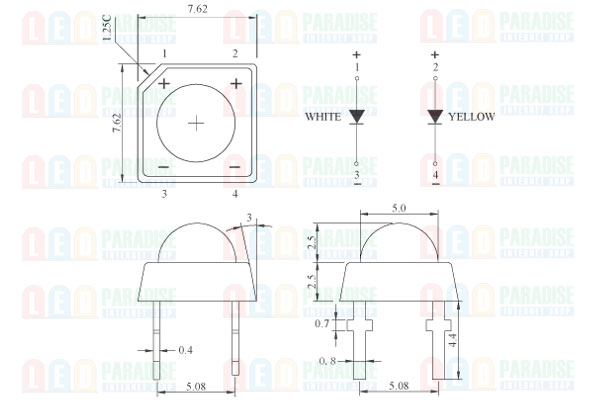

LP-WM4Z291D-WY
White   :  3.1V(typ) / 20mA / 4200-5800mcd
Yellow :  2.1V(typ) / 20mA / 590nm(typ) / 4200-5800mcd
Angle : 90°

中国製 オリジナル


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

○LED3個
 黄色(+)-【1/2W 430Ω】-
                -LED-LED-LED(-)
 白色(+)-【1/4W 270Ω】-

○LED2個
 黄色(+)-【1/2W 560Ω】-
                -LED-LED-(-)
 白色(+)-【1/2W 430Ω】-

○LED1個
 黄色(+)-【1/2W 620Ω】-
                -LED-(-)
 白色(+)-【1/2W 560Ω】-

 ※12V車ではLED3個直列が限度です。
   4個以上点灯させる場合は上記の回路を並列に繋いで増やしてください。


■12V車でCRDを使って点灯させる場合の例(最大電圧14.4V)

 ○18
mA流す場合 CRD E-183使用

 ○LED1〜3個
 黄色(+)-【 E-183 】-
              -LED-LED-LED(-)
 白色(+)-【 E-183 】-

  ※CRDには極性がございますので注意してください。
  ※12V車ではLED3個直列が限度です。(3個の場合多少電圧不足になる場合があります)
   4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
  ※改造はご自身でテストの上自己責任でお願いします。

※画像はデジタルカメラで撮影した物で実際の色合いとは異なります。

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
