ホーム5mm広角LED5mm広角赤色LED MAX5000mcd
商品詳細

5mm広角赤色LED MAX5000mcd[0341]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

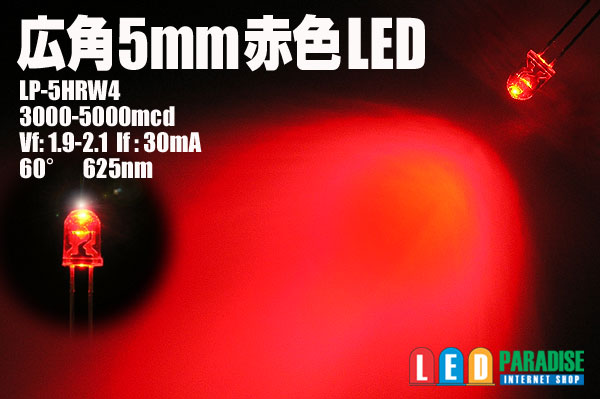

広角60°5φ赤色LED MAX5000mcd
LP-5HRW4

NEW!!赤色広角タイプ入荷いたしました。
テールランプのLED化に最適!!斜め方向からの認識も良好です。
店長が自信を持ってお勧めいたします。

広角タイプですので、狭角の物と比べると光度は下がってますが、
20°13000-16000mcdのLEDと同じ芯材を使用していますので、とても明るいLEDです。


■販売単位をお選び下さい。
  10本セット    400円
  50本セット  1800円
100本セット  3500円
  バラ販売     100円


3000-5000mcd Vf:1.9-2.1V If:30mA 60°625nm

中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
  LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
  LED1個 (+)-【1/2W 620Ω】-LED-(-)

 ※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でテール/ストップ設計例

 テール(+)-【1/4W 470Ω】
-【1/4W 180Ω】 -LED-LED-LED-LED-LED-(-)
               └(+)ストップ入力


 ※点灯させる本数などにより、抵抗値が変わる場合がございます。
  あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
 ※テール/ストップを設計される場合入力側に整流ダイオードを付けて下さい

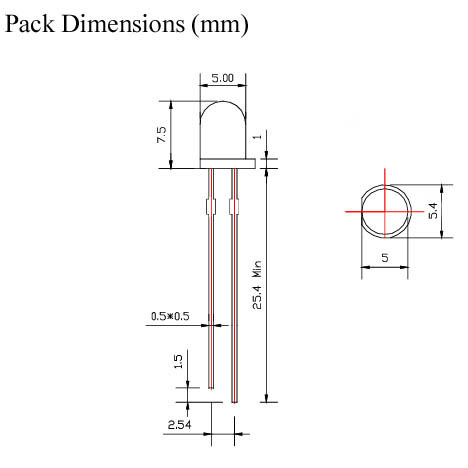

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
