ホーム | 日亜化学 > 5mm砲弾型日亜 NSPL500DS 電球色
商品詳細

日亜 NSPL500DS 電球色[2154]

販売価格: 130円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

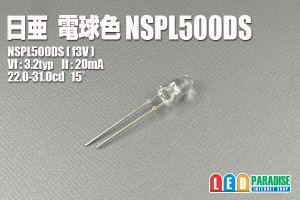

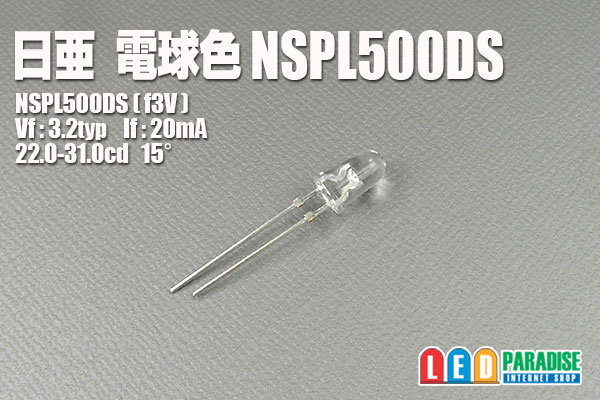

日亜5mm NSPL500DS 電球色LED

日亜の超高輝度5mm砲弾電球色LED入荷いたしました。
高信頼、高耐久、のLEDを是非お試し下さい。

現ロット 最高光度Vランクでの入荷です。

NSPL500DS (f3V) ストッパーあり
Vf:3.2typ
If:20mA
色調:f3
光度Vランク:22.0-31.0cd
指向角:15°

■販売単位をお選び下さい。
10本セット   1300円 (1本あたり130円)
50本セット   4750円 (1本あたり 95円)
100本セット  8500円 (1本あたり 85円)
バラ販売    250円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○20mA流す場合 CRD L-1822

 (+)-【CRD L-1822】-LED-LED-LED-(-)


○15mA流す場合 CRD E-153

  (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
