ホーム5mm広角LED5mm広角橙色LED LP-5HOWA
商品詳細

5mm広角橙色LED LP-5HOWA[0361]

販売価格: 35円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

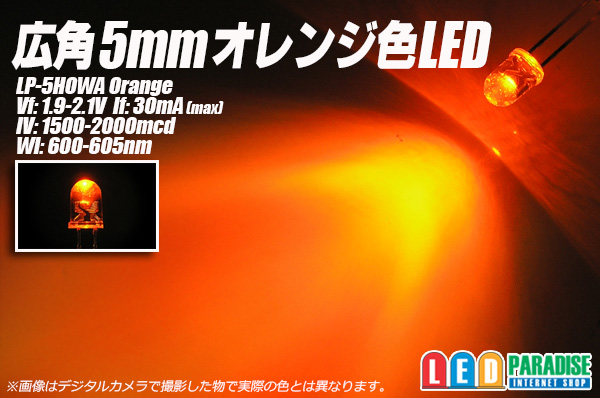

広角5mm橙色LED 60°LP-5HOWA


エルパラオリジナル5mm砲弾 広角60°橙色(オレンジ)LED入荷いたしました。
ウィンカー用として、また広い範囲を照らすイルミネーション用などに
是非お試しください。


■販売単位をお選び下さい。
  10本セット    350円
  30本セット    980円
  50本セット   1500円
  60本セット   1800円
100本セット   3200円
120本セット   3840円
  バラ販売    100円

LP-5HOWA
Vf:1.9-2.1V
If:30mA(max)
Iv:1500-2000mcd
Wl:600-605nm
Angle: 60°

中国製 オリジナル


■12V車で抵抗を使って点灯させる場合の例  約20mA

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)


※12V車ではLED5個直列が限度です。5個以上点灯させる
 場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○18mA流す場合 CRD E-103×2個並列

 (+)-【CRD E-183】-LED-LED-LED-LED-(-)


○15mA流す場合 CRD E-153

 (+)-【CRD E-153】-LED-LED-LED-LED-(-)

※あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

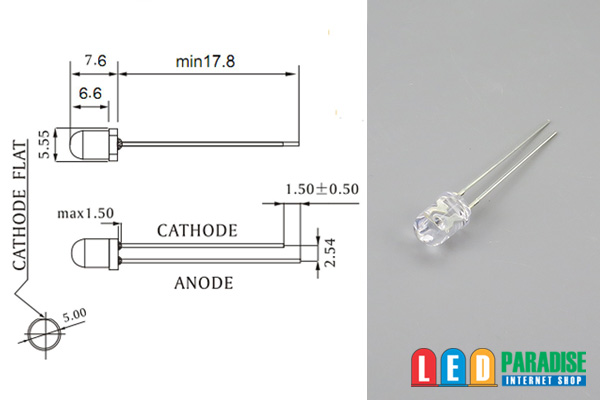

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
