ホーム3mm砲弾型LED広角3mm黄色LED LP-5YKA3E61B
商品詳細

広角3mm黄色LED LP-5YKA3E61B[0531]

販売価格: 30円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

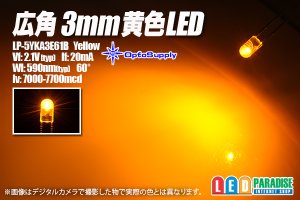

OptoSupply 広角3mm黄色 LP-5YKA3E61B

OptoSupply の高輝度広角3mm黄色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

※以前のタイプが製造中止になりOptosupply製品に変更になっております。

■販売単位をお選び下さい。
10本セット     300円
30本セット    900円
50本セット  1250円
60本セット  1500円
100本セット  2000円
120本セット  2400円
バラ販売     50円

LP-5YKA3E61B ※参考データ
Vf:2.1V(typ)
If:20mA
Iv:3000-4200mcd
Wl:590nm(typ)
Angle:60°

メーカーデータシートpdf ※参考データ



中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 620Ω】-LED-(-)


※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

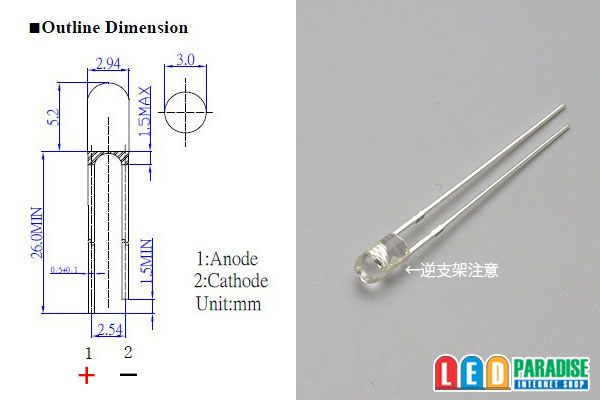

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
