ホーム | チップLED > 2835chipLED2835チップLED 赤色
商品詳細

2835チップLED 赤色[1301]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

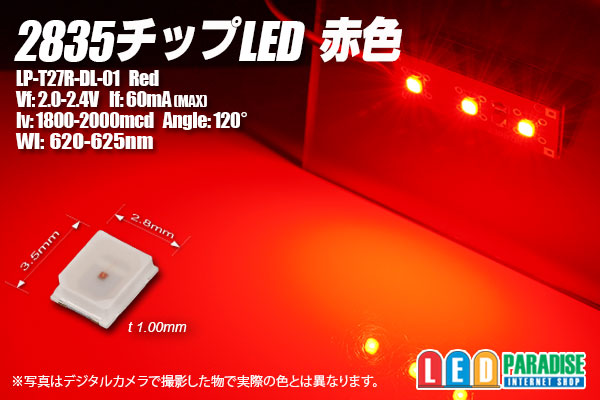

2835チップLED 赤色 LP-T27R-DL-01

照明用の2835チップLED 赤色入荷いたしました。
イルミネーションやテールランプの補修用などに

3528用の基板が使用可能です。

※販売単位がありますのでご選択下さい。

5個セット   250円
10個セット   400円
30個セット  1050円
50個セット  1500円
60個セット  1800円
100個セット  2800円
120個セット  3360円

LP-T27R-DL-01 Red
Vf: 2.0-2.4V [@60mA]
IF: 60mA(MAX)
Iv: 1800-2000mcd [@60mA]
Angle:120°
Wl: 620-625nm


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4/V 電流値約40mA)

 LED5個  (+)-【1/2W 110Ω】-LED-LED-LED-LED-LED-(-)
 LED4個  (+)-【1/2W 160Ω】-LED-LED-LED-LED-(-)
 LED3個  (+)-【1/2W 220Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1W  270Ω】-LED-LED-(-)
 LED1個  (+)-【1W  330Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

  ○40mA流す場合 NSI45020AT1G 20mA×2個並列使用 LED1〜4個直列
     【CCR NSI45020AT1G】
   (+)-              -LED-LED-LED-LED-(-)
      【CCR NSI45020AT1G】


  ○30mA流す場合 NSI45030AT1G 30mA 1個使用 LED1〜4個直列

   (+)-【CCR NSI45020AT1G】-LED-LED-LED-LED-(-)


※12V車ではLED4個直列が限度です。5個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。

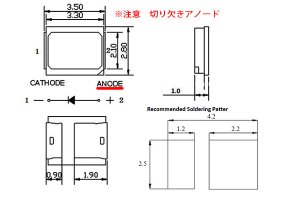

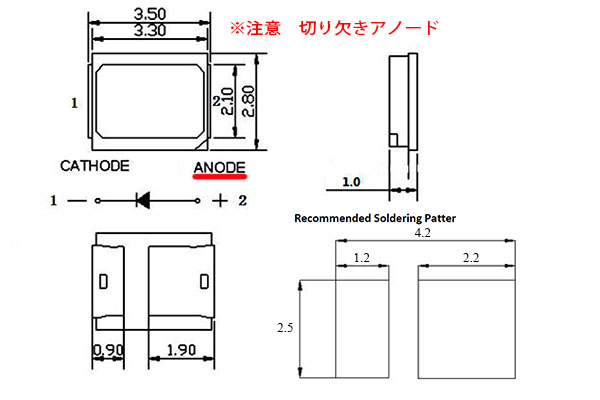

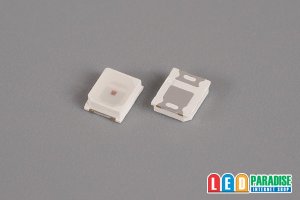

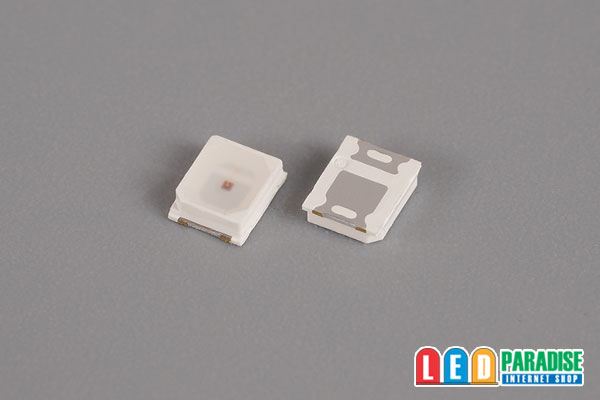

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
