商品詳細

3528 3LED基板 22×16mm[4942]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

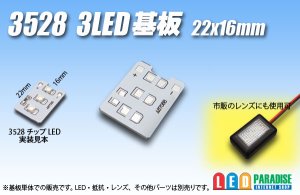

3528チップ 3LED基板 22×16mm

エルパラオリジナル3528 3LEDパネル基板が、入荷いたしました。
3528チップLEDは、一番色数が多く、パステルカラーなど種類が豊富です
オリジナル色の自作ルームランプ等に是非ご利用下さい。


■販売単位をお選び下さい。
バラ販売    80円
10枚セット   600円
100枚セット  5000円

基板サイズ(約):22×16×1mm
※LED3直列

○エーモン1824・1825フラットLEDの自作交換用にもお使い頂けます。
 レンズ単体での販売はございません。

完成品もございます。 こちら

■12V車用抵抗参考値
3528 白・青等3.2V程度のLEDの場合   1/4wチップ抵抗 270Ω程度
3528 赤・黄等2.0V程度のLEDの場合   1/4wチップ抵抗 390Ω程度

■CRDの場合    S-153T・S-183T等


■ご注意
○ハンダ付けが細かく、誰でも簡単に必ず作れるという物ではございません。
○LEDの切り欠きと極性が逆の物もございます。その場合は極性を合わせて製作して下さい。
○写真中のLED・配線・レンズ、その他パーツ等は別売りです。
○写真は複数写っていますが、価格は基板1枚の価格となります。

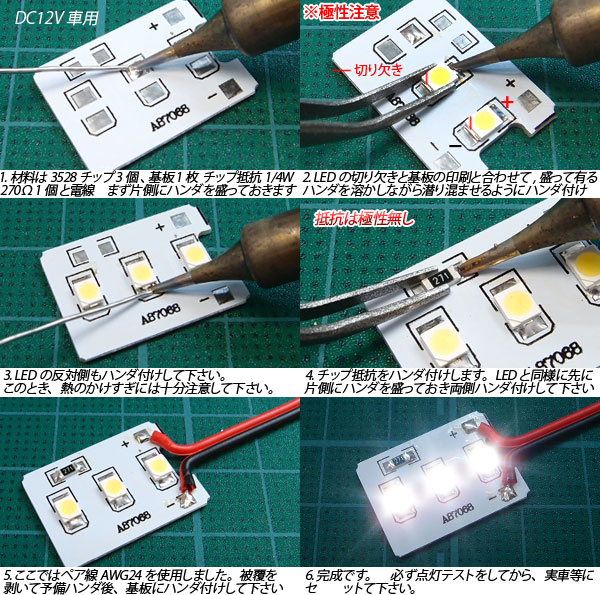

○説明書等ございません 2枚目の写真をご参考に製作して下さい。
○基板に製造時に必要な穴の開いている物がございますが不良ではございません。

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
