ホーム角形LED角形2.3.4電球色LED LP-234NW4SCYY
商品詳細

角形2.3.4電球色LED LP-234NW4SCYY[1513]

販売価格: 38円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

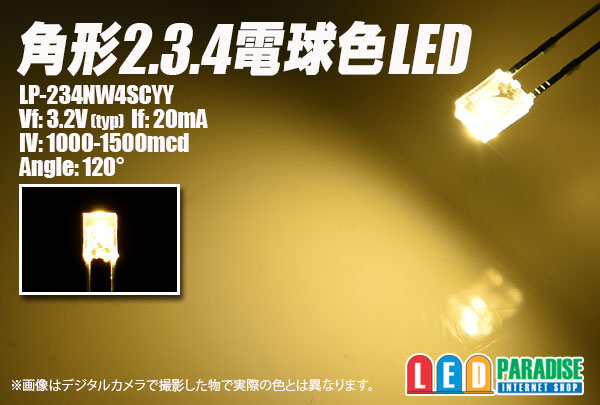

角形2.3.4電球色LED LP-234NW4SCYY

2.3.4角形電球色入荷いたしました。
とても小さいLEDですので、ウェッジベースなどの限られたスペースや
鉄道模型、ジオラマ、商業模型等に是非お試し下さい。

※販売単位をお選び下さい。
 10本セット   380円
 30本セット  1,080円
 50本セット  1,750円
 60本セット  2,100円
100本セット  2,900円
120本セット  3,480円
バラ販売    100円

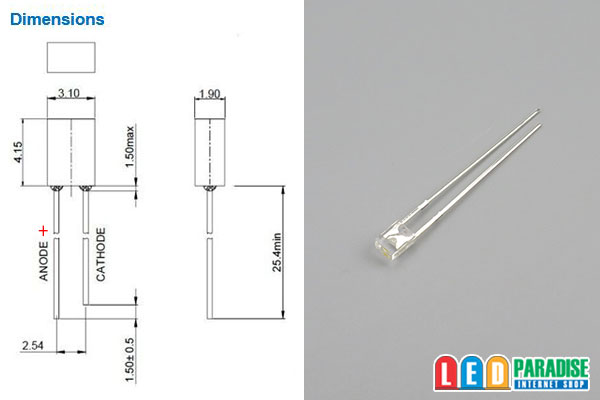

LP-234NW4SCYY
Vf:3.2V(typ)
If:20mA
Iv:1000-1500mcd
Angle:120°
CCT:3000K(typ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

 ○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-(-)

 ○15mA流す場合

  (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

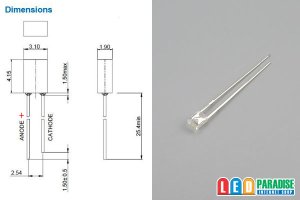

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
