ホーム8mm・10mmLED8mm赤色LED LP-8R4UCOE14
商品詳細

8mm赤色LED LP-8R4UCOE14[2943]

販売価格: 40円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

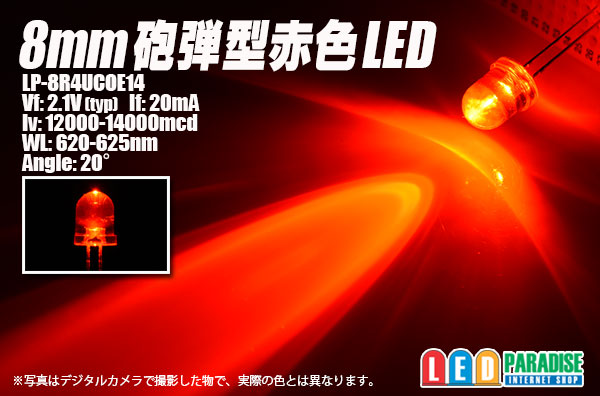

8mm砲弾型赤色LED LP-8R4UCOE14

大きいレンズでインパクト抜群の8mm砲弾型赤色LED
新型番に切り替わりになっております。

■※販売単位をお選び下さい。(すべて消費税込み)
10本セット   400円
30本セット  1050円
50本セット  1500円
60本セット  1800円
100本セット  2800円
120本セット  3360円
500本セット 11,000円
バラ販売    100円


LP-8R4UCOE14
Vf:2.1v(typ)
If:20mA
Iv:12000-14000mcd
Wl:620-625nm
Angle:20°

中国製 オリジナル

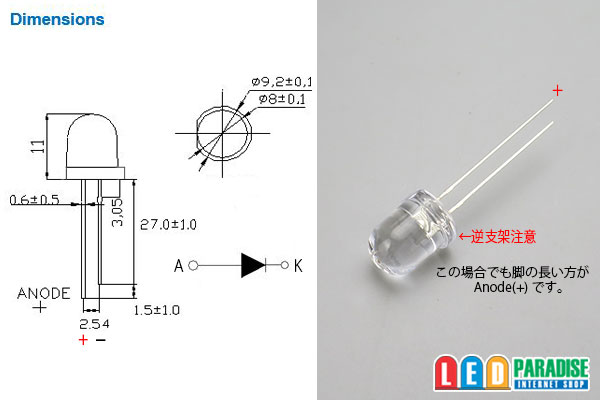

※逆支架注意(この場合でも足の長い方がAnode+です。)

警告灯キャンセラー用セメント抵抗も取り扱っております。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例 (20mA)

 LED5個(+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個(+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個(+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個(+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個(+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
  6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でテール/ストップ設計例

テール (+)-【1/4W 1KΩ】-【1/4W200Ω】-LED-LED-LED-LED-LED-(-)
               └(+)ストップ入力

※テール/ストップを設計される場合各入力側に整流ダイオードを付けて下さい
  (配線図に記載してございます。)
※点灯させる本数などにより、抵抗値が変わる場合がございます。
  あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
