ホーム | 日亜化学 > 5mm砲弾型日亜 NSDL510GS-K1 電球色
商品詳細

日亜 NSDL510GS-K1 電球色[2168]

販売価格: 95円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

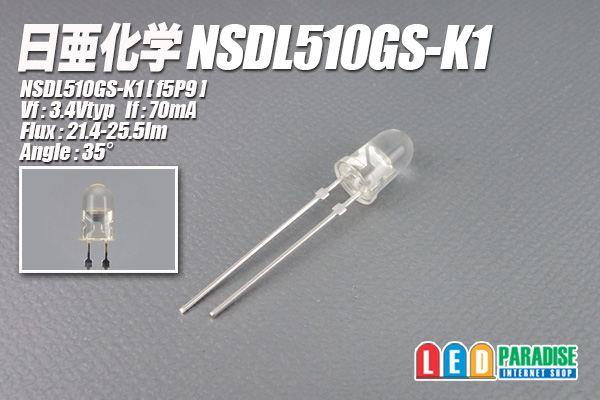

日亜5mm電球色LED NSDL510GS-K1

日亜の新製品2chipでとても明るいNSDL510GS-K1入荷いたしました。


NSDL510GS-K1 (f5P9) ストッパーあり
Vf:3.4typ
If:70mA
色調:f5
光度P9ランク:21.4-25.5lm
指向角:35°

■販売単位をお選び下さい。
10本セット   950円
30本セット   2700円
50本セット   4250円
100本セット  8000円
バラ販売    150円

NSDL510GS-K1

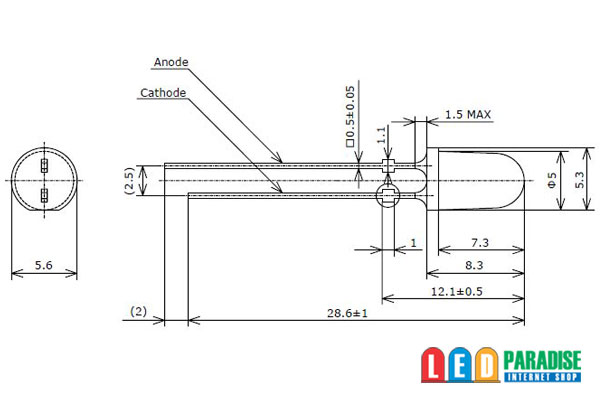

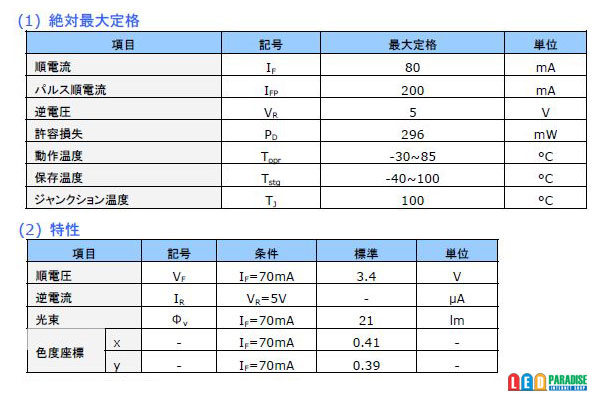

メーカーデータシート

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/2W 91Ω】-LED-LED-LED-(-)
 LED2個 (+)-【 1W 150Ω】-LED-LED-(-)
 LED1個 (+)-【 2W 200Ω】-LED-(-)
※約60mA程度で計算してあります。(抵抗値修正しました)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○約54mA流す場合 CRD E-183×3個並列

    【CRD E-183】
  (+)-【CRD E-183】-LED-LED-LED-(-)
     【CRD E-183】

○約60mA流す場合 CRD E-153×4個並列

    【CRD E-153】
  (+)-【CRD E-153】-LED-LED-LED-(-)
     【CRD E-153】
     【CRD E-153】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

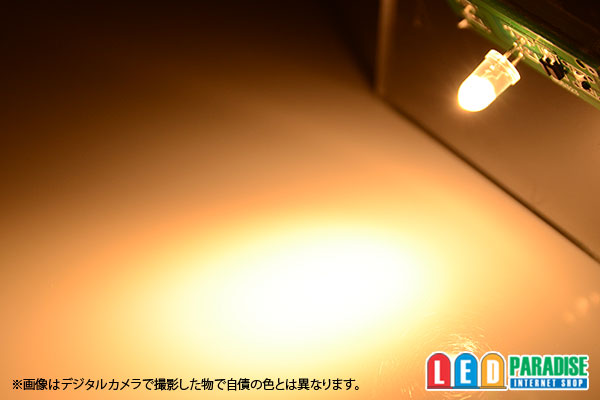

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
