ホーム | 日亜化学 > 5mm砲弾型日亜 NSDL570GS-K1 電球色
商品詳細

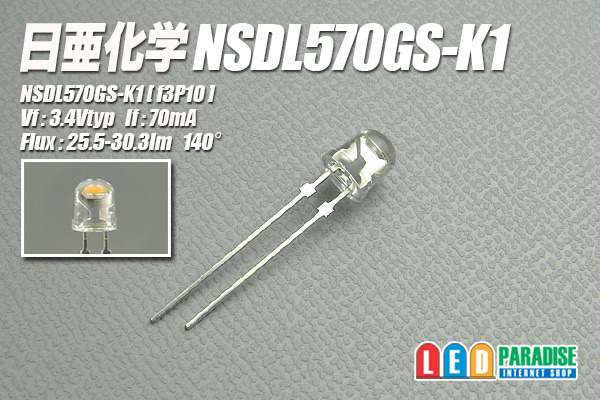

日亜 NSDL570GS-K1 電球色[2167]

販売価格: 90円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
NSDL570GS-K1 5mm電球色LED 超広角 日亜化学

大人気日亜化学のNSDシリーズに電球色NSDL570GS-K1登場
5mm砲弾型で25.5lmの激光品です。是非お試し下さい。

NSDL570GS-K1 (f3P10) ストッパーあり
Vf:3.4typ
If:70mA
色調:f3
光度P10ランク:25.5-30.3lm
指向角:140°

詳しくは、データシートpdf

■販売単位をお選び下さい。
10本セット   900円
30本セット   2550円
50本セット   4000円
100本セット  7500円
バラ販売    150円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/2W 91Ω】-LED-LED-LED-(-)
 LED2個 (+)-【 1W 150Ω】-LED-LED-(-)
 LED1個 (+)-【 2W 200Ω】-LED-(-)
※約60mA程度で計算してあります。(抵抗値修正しました)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○約54mA流す場合 CRD E-183×3個並列

    【CRD E-183】
  (+)-【CRD E-183】-LED-LED-LED-(-)
     【CRD E-183】

○約60mA流す場合 CRD E-153×4個並列

    【CRD E-153】
  (+)-【CRD E-153】-LED-LED-LED-(-)
     【CRD E-153】
     【CRD E-153】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
