ホーム | 日亜化学 > 5mm砲弾型日亜 NSDW510GS-K1 白色
商品詳細

日亜 NSDW510GS-K1 白色[2183]

販売価格: 85円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

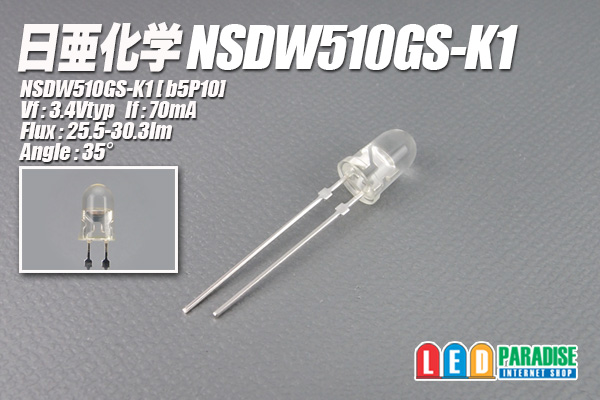

日亜5mm白色LED NSDW510GS-K1

日亜の新製品NSDW510GS-K1入荷いたしました。
とても明るい最新LEDを是非お試しください。

NSDW510GS-K1 (b6P9) ストッパーあり
Vf:3.4typ
If:70mA
色調:b6
光度P9ランク:21.5-25.5lm
指向角:35°

■販売単位をお選び下さい。
10本セット   850円 (1本あたり 85円)
30本セット   2400円 (1本あたり 80円)
50本セット   3750円 (1本あたり 75円)
100本セット  7000円 (1本あたり 70円)
バラ販売    150円

NSDW510GS-K1

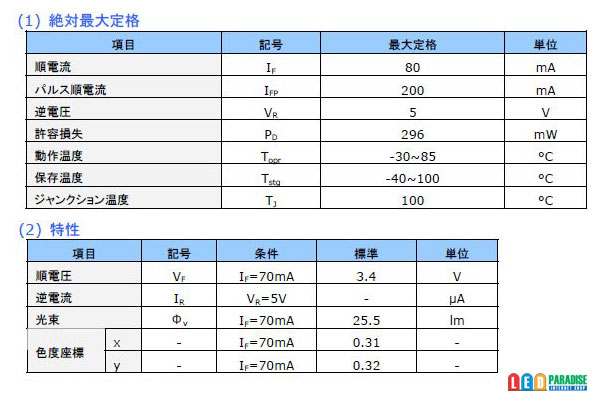

メーカーデータシート

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/2W 91Ω】-LED-LED-LED-(-)
 LED2個 (+)-【 1W 150Ω】-LED-LED-(-)
 LED1個 (+)-【 2W 200Ω】-LED-(-)
※約60mA程度で計算してあります。(抵抗値修正しました)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○約54mA流す場合 CRD E-183×3個並列

    【CRD E-183】
  (+)-【CRD E-183】-LED-LED-LED-(-)
     【CRD E-183】

○約60mA流す場合 CRD E-153×4個並列

    【CRD E-153】
  (+)-【CRD E-153】-LED-LED-LED-(-)
     【CRD E-153】
     【CRD E-153】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

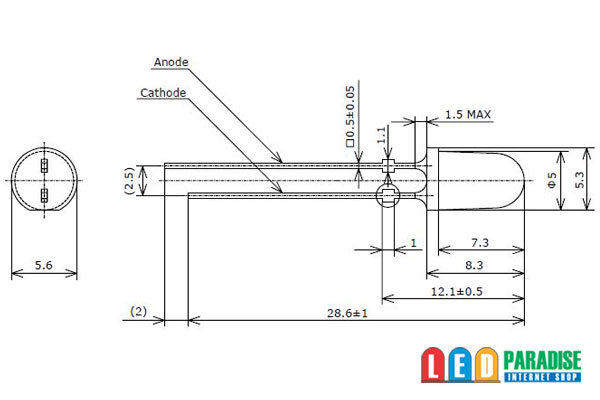

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
