ホーム | OptoSupplyLED > 5mm砲弾広角LED5mm広角赤色 LP-5RKA5B61A
商品詳細

5mm広角赤色 LP-5RKA5B61A [1039]

販売価格: 35円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
OptoSupply 5mm赤色 LP-5RKA5B61A

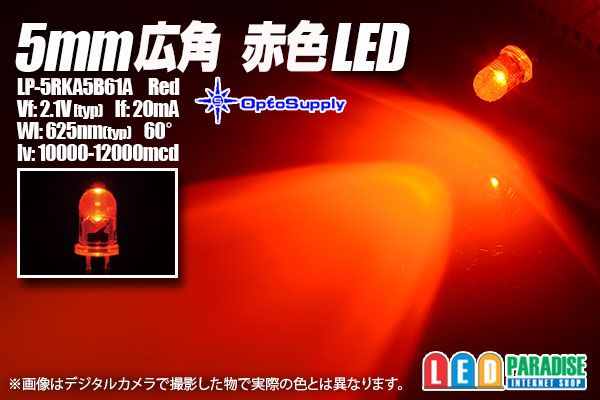

OptoSupply の超高輝度 広角60°5mm赤色LED です。
エルパラ専用型番で入荷致しました。
足に放熱版の付いてないタイプですので、リフレクタなどにもお使い頂けます。
お値段もお安くなっておりますので、是非お試し下さい。


■販売単位をお選び下さい。
10本セット   350円
30本セット  1050円
50本セット  1450円
60本セット  1740円
100本セット  2300円
120本セット  2760円
バラ販売    100円

LP-5RKA5B61A ※参考データ
Vf:2.1V(typ)
If:20mA
Iv:10000-12000mcd
Angle:60°

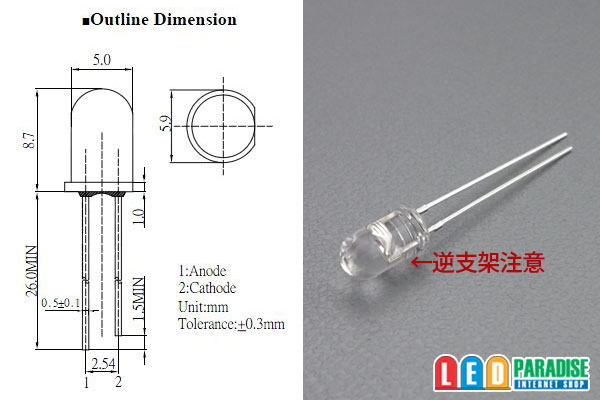

※RK品番は、通常のLEDと支架が逆になっております。
 この場合でも足の長い方がアノード(+)になりますのでご注意下さい。

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
