薄型3528白色チップLED LP-T35XW-80-BJ[1811]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

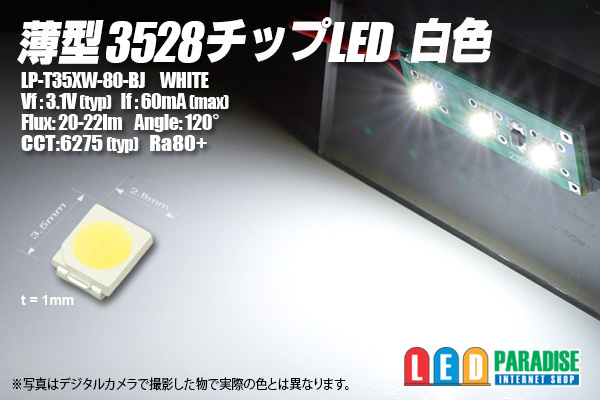

薄型3528白色チップLED LP-T35XW-80-BJ

※以前の物と、型番・特性変更になっております。

厚さ1mm薄型の0.2Wタイプ 3528chipLEDです。
20-22LM@60mAの超激光タイプで、とても明るく、
Ra:80+の高演色タイプのチップLEDとなっております。

メーターパネルやエアコンパネル、ポジション球 SMDタワーなどに
自作照明、鉄道模型などにも是非お試し下さい。

扱いやすい3528タイプです。

※販売単位がありますのでご選択下さい。
5個セット  200円
10個セット   350円
30個セット  900円
50個セット  1,350円
60個セット  1,620円
100個セット 2,500円
120個セット 3,000円

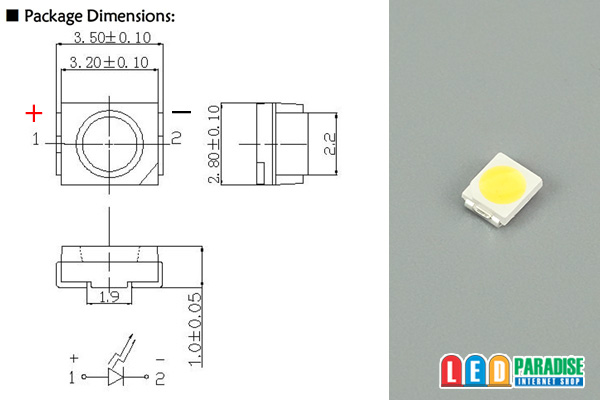

■LP-T35XW-80-BJ

Vf:3.1V(typ)
If:60mA (max)
Flux:20-22lm (@60mA)
Angle:120°
CCT:6275K(typ)
Ra:80+
中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)

約20mA流す場合
 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

約40mA流す場合
 LED3個  (+)-【1/2W 150Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/2W 220Ω】-LED-LED-(-)
 LED1個  (+)-【1W   300Ω】-LED-(-)




※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○約18mA流す場合 CRD S-183T 1個使用

  (+)-【CRD S-183T】-LED-LED-LED-(-)


 ○約40mA流す場合 NSI45020AT1G 20mA CCR 並列2個使用

     【NSI45020AT1G】
  (+)-            -LED-LED-LED-(-)
     【NSI45020AT1G】



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
