ホーム | チップLED > 3528chipLED青色チップLED 3528 新薄型
商品詳細

青色チップLED 3528 新薄型[1821]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

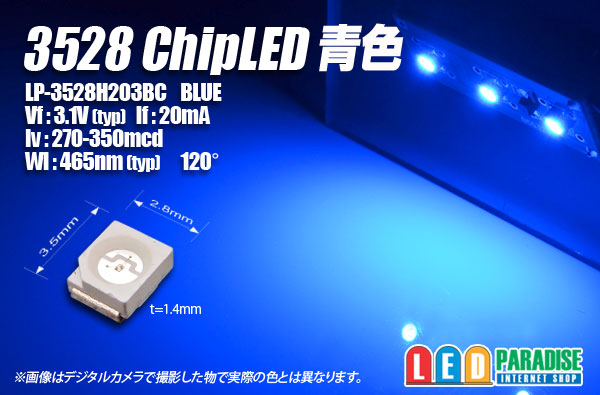

新薄型 3528青色チップLED LP-3528H203BC

超激光のチップLED、新しく薄型になって入荷いたしました。
メーターパネルやエアコンパネル
ポジション球 SMDタワーなどに如何ですか?
鉄道模型やルームランプなどにも最適の扱いやすい3528タイプです。

■販売単位をお選び下さい
5個セット   250円
10個セット  450円
30個セット  1,200円
50個セット  1,900円
60個セット  2,280円
100個セット  3,500円
120個セット  4,200円


LP-3528H203BC
Vf:3.1V(typ)
If:20mA
270-350mcd
465nm(typ)
120°
中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-103 or S-183T

  (+)-【CRD S-183T】-LED-LED-LED-(-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

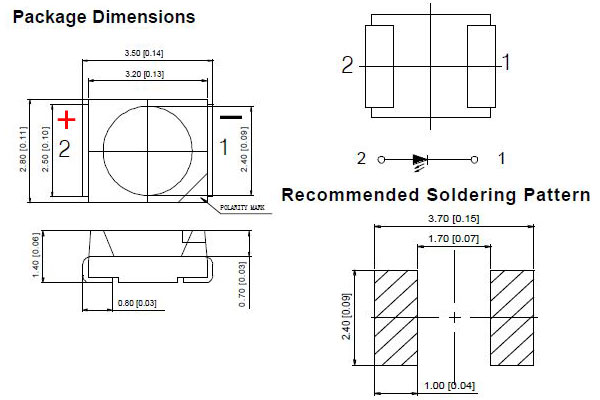

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
