ホーム | FluxLED > 5mmFluxLED赤色FluxLED LP-5FCISRCT
商品詳細

赤色FluxLED LP-5FCISRCT[0741]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

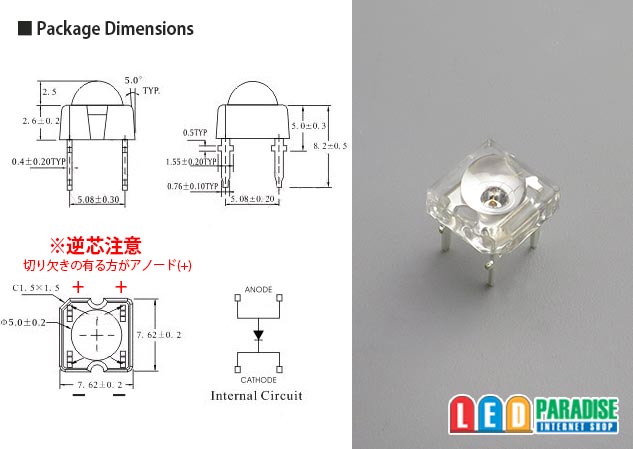

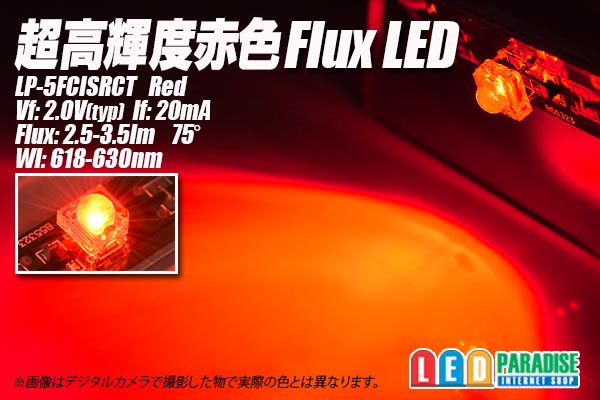

赤色FluxLED LP-5FCISRCT

広角の5mmFluxLEDですので、テールランプなどに


※販売単位をお選び下さい
 10個セット  500円
 30個セット 1,350円
 50個セット 2,000円
 60個セット 2,400円
100個セット 3,500円
120個セット 4,200円
バラ販売   100円

Vf: 2.0V(typ)
If: 20mA
Flux: 2.5-3.5lm
Wl: 618-630nm
Angle: 75°

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED5個  (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED(-)
LED4個  (+)-【1/4W 330Ω】-LED-LED-LED-LED(-)
LED3個  (+)-【1/2W 430Ω】-LED-LED-LED(-)
LED2個  (+)-【1/2W 560Ω】-LED-LED(-)
LED1個  (+)-【1/2W 620Ω】-LED(-)

※12V車では赤FLUXLED5個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でテール/ストップ設計例
 回路は配線図に記載してございます。

テール(+)【1/4W1.3KΩ】-【1/4W200Ω】-LED-LED-LED-LED-LED(-)
         ストップ┛

※各入力側に整流用ダイオード(1N4007)等を接続して下さい。
※改造はご自身でテストの上自己責任でお願いします。

中国製
他の写真もご覧下さい
