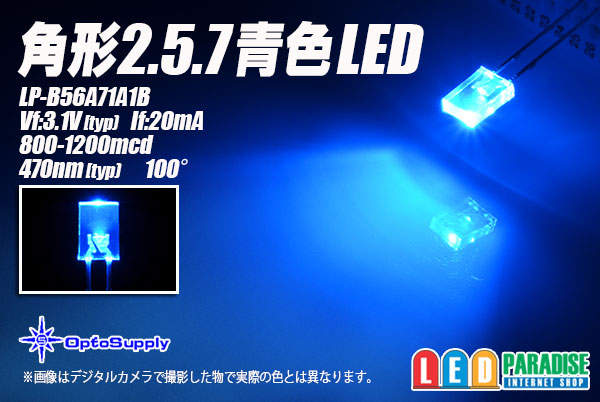

角形2.5.7青色LED

お問い合わせの多かった角形LED入荷いたしました。

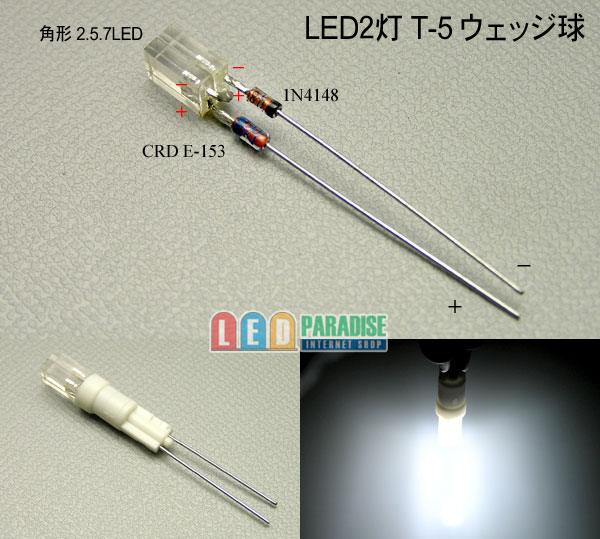

T-5ウェッジベースに２個載せられますので
メーターパネルの光量不足にお悩みの方にお勧めいたします。
465-470nmの明るい青色です

※販売単位をお選び下さい。
　10本セット　　　400円
　50本セット　　1750円
100本セット　　3000円
バラ販売　　　　　60円

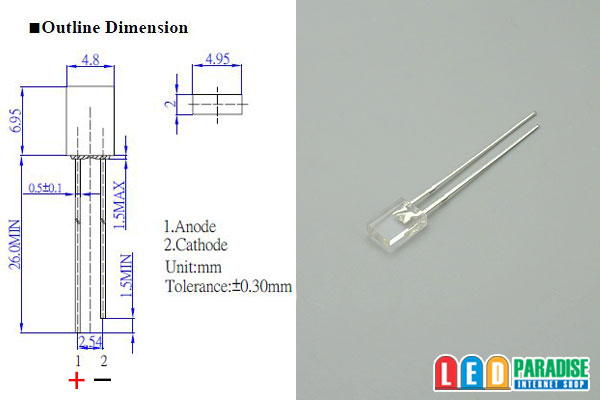

LP-S257B2
Vf：3.0-3.3V
If：20mA
Iv：300-600mcd
Angle：120°
465-470nm
Tsol：260℃ 5secMax


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

　○15mA流す場合

　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
