ホーム|カテゴリ別商品一覧: 円筒型LED5φ円筒型白色LED
商品詳細
5φ円筒型白色LED

5φ円筒型白色LED[HWA3C-04]

販売価格: 40円 (税込)
この商品にはバリエーションがあります。以下から選択してください。
選択内容によっては、販売価格が変わる場合もあります。
バリエーションごとの在庫はこちらでご確認ください。
単位:
数量:

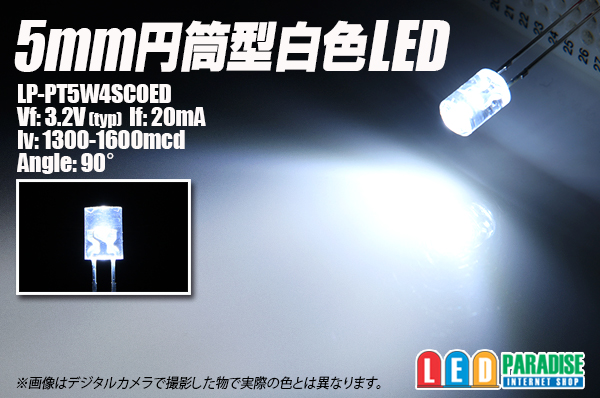

5φ円筒型白色LED 拡散!!
超広角5φ白色円筒型LEDです。
今までご自分で先を削られていた方お待たせいたしました。
拡散タイプですので、ポジション球等狭い場所の加工や
カーオーディオやエアコンパネルのLED化などに最適です。

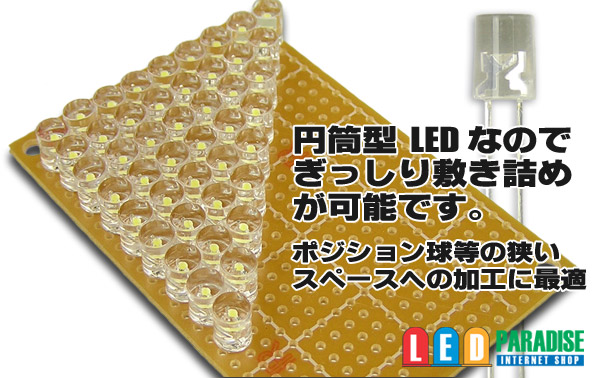

また、つば無しの円筒型ですので基板にぎっしり敷き詰めが可能です。

※販売単位をお選び下さい。
 10本セット   400円
 50本セット  1750円
100本セット  3200円
バラ販売     70円



Vf=3.4V If=20mA 1500mcd 90°
中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

 ■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個  (+)-【220Ω】-LED-LED-LED-(-)
 LED2個  (+)-【390Ω】-LED-LED-(-)
 LED1個  (+)-【560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-(-)
      【CRD E-103】

  ○15mA流す場合
   (+)-【CRD E-153】-LED-LED-LED-(-)


 ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
