ホーム帽子型LED5mm帽子型白色LED LP-5W4SCLG
商品詳細

5mm帽子型白色LED LP-5W4SCLG[1311]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

※新型番に変更になりました。

超広角5mm白色帽子型LEDです。
120°の広角タイプですので、LEDバルーンやイルミネーション、
車のルームランプ等、広く照らしたい用途に最適です。


※販売単位をお選び下さい。
 10本セット   400円
 30本セット  1050円
 50本セット  1500円
 60本セット  1800円
100本セット   2800円
120本セット   3360円

バラ販売    100円

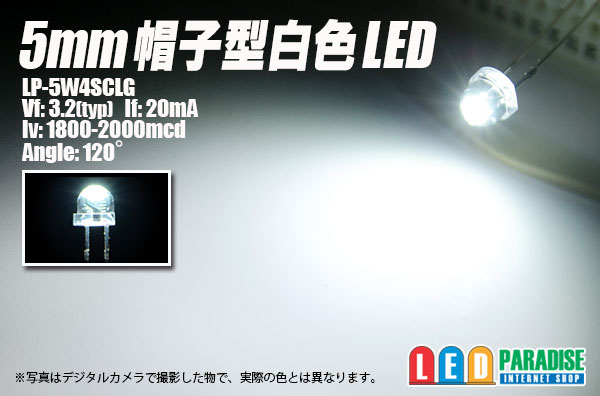

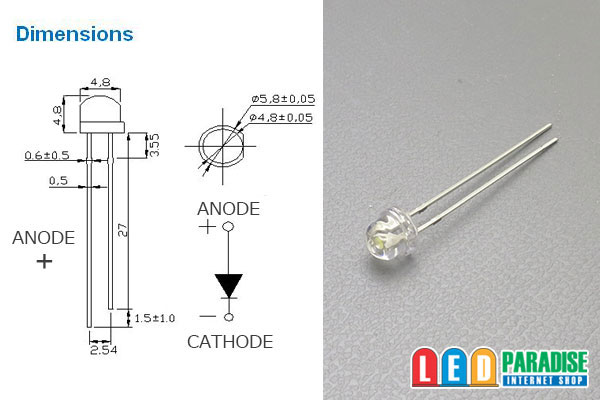

LP-5W4SCLG
Vf:3.2V(typ)
If:20mA
Iv:1800-2000mcd
Angle:120°

中国製オリジナル

※写真中のパーツ、ウェッジベース等は付属しません。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 56
0Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

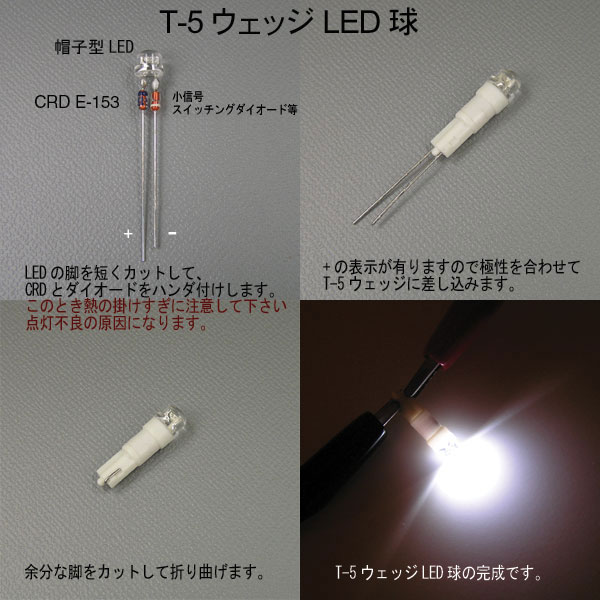

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-(-)
      【CRD E-103】

  ○18mA流す場合 CRD E-183
   (+)-【CRD E-153】-LED-LED-LED-(-)


※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。







他の写真もご覧下さい
(画像をクリックすると大きく見られます)
