ホーム | 専用基板 > パネル基板雷神 6LED基板
商品詳細

雷神 6LED基板[4903]

販売価格: 100円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

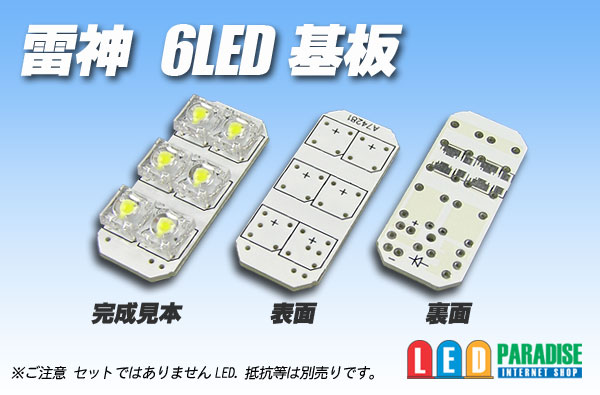

雷神 6LED基板
エルパラオリジナル 日亜雷神用 6LED基板が、入荷いたしました。
面倒だった配線不要、簡単なハンダ付けで超爆光のLEDパネルが出来上がります。
3chipPowerFluxや普通のFluxLEDも使用可能です。

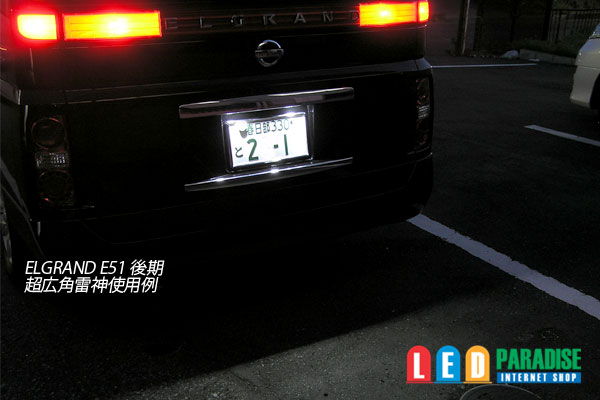

この基板はエルグランドE51後期のナンバー灯に使用可能です。


■販売単位をお選び下さい。
バラ販売    100円
10枚セット   700円
100枚セット 5000円

基板サイズ(約):39mm×17mm×1.6mm ※個体差あり
※3直列×2並列となります。

※ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。

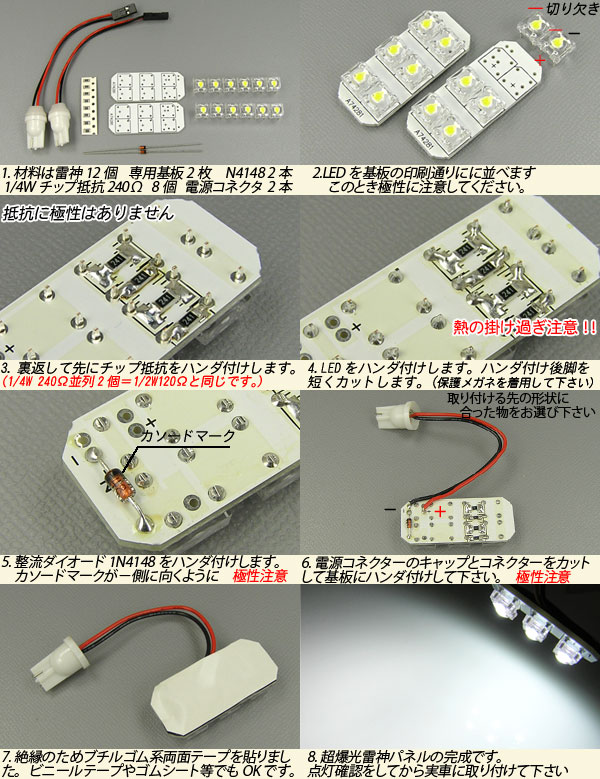

説明書等ございません 2枚目の写真をご参考に製作して下さい。
基板に製造時に必要な穴の開いている物がございますが不良品ではありません。
回路同様ですがロットにより裏面印刷が若干異なります。


■12V車用抵抗参考値
雷神の場合   1/4wチップ抵抗 240Ω 2個並列 程度

■CRDの場合  S-183TかS-153T 2個並列(約30〜36mA) 程度

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
