ホーム | 日亜化学 > Flux 雷神・雷光日亜 NSPWR70CS-K1 白色 b6P8 雷神
商品詳細

日亜 NSPWR70CS-K1 白色 b6P8 雷神[2119]

販売価格: 110円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

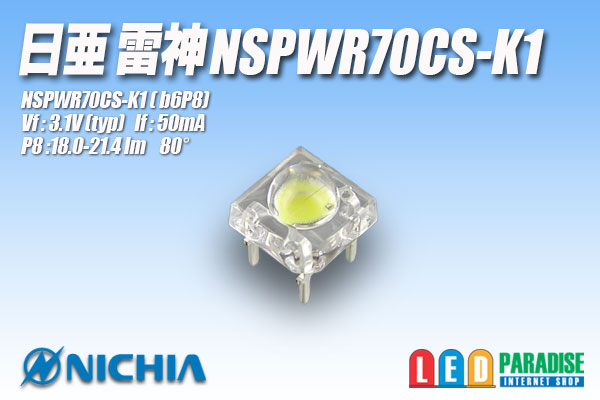

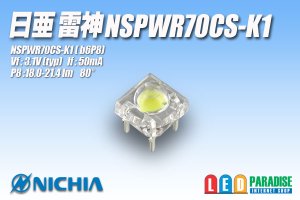

日亜 白色LED NSPWR70CS-K1 雷神(RAIJIN)

大人気、日亜雷神期間限定特別価格となります。

■販売単位を選び下さい。

○ランクb6P8
  10個セット  1,100円 (1個あたり 110円)
  30個セット  3,000円 (1個あたり 100円)
  60個セット  5,700円 (1個あたり 95円)
120個セット  11,160円 (1個あたり 93円)
600個セット 50,400円 (1個あたり 84円)
  バラ販売     180円

NSPWR70CS-K1
Vf:3.1V(typ) If:50mA
色調:b6
光束:P8 18.0-21.4lm
指向角:80°
※防湿アルミ袋に入れてお届け致します。
(600個セットは、スティック10本メーカー元袋入り)

メーカーデータシートpdf

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/2W 110Ω】-LED-LED-LED-(-)
 LED2個 (+)-【  1W 180Ω】-LED-LED-(-)
 LED1個 (+)-【  1W 240Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例
 LED直列1〜3個

○45mA流す場合 CRD E-153×3個並列

    【CRD E-153】
  (+)- 【CRD E-153】-LED-LED-LED-(-)
    【CRD E-153】


○38mA流す場合 CRD E-183×2個並列

    【CRD E-183】
  (+)-           -LED-LED-LED-(-)
    【CRD E-183】


※LED直列3個の場合多少安定性に欠けます。
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。


【品番について】
NSPWR70CSS-K1 は、60個スティック梱包の品番となります。
当店入荷時はスティック梱包で、NSPWR70CSS-K1となりますが、
発送の都合上、防湿アルミ袋に入れ替えての販売となっておりますので、
単品を表す品番、 NSPWR70CS-K1 で表記しております。

【スティックのままご購入をご希望の場合】
60個単位でしたら、スティックのまま販売も対応可能ですのでご相談下さい。
