ホーム8mm・10mmLED10mm電球色LED Max100cd
商品詳細

10mm電球色LED Max100cd[3051]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

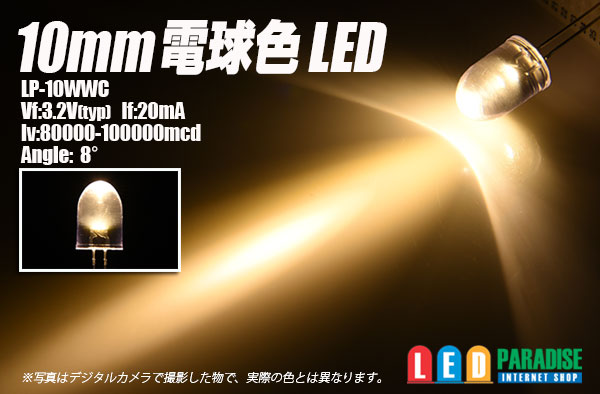

超高輝度10mm電球色LED

10mm電球色入荷いたしました。
8°と指向角が狭いので使い道は限られてしまいますが
レンズが大きくインパクトバッチリです。 是非お試し下さい。

※販売単位がありますのでご選択下さい。
10本セット   500円
30本セット  1,350円
50本セット  2,000円
60本セット  2,400円
100本セット  3,500円
120本セット  4,200円
バラ販売    100円
500本、1000本単価ご相談下さい。

【ご注意】
眼を痛める危険性がございます。
絶対に光源を直視しないで下さい


LP10WWC
Vf:3.2(typ)
If:20mA
Iv:80000-100000mcd
Angle:8°

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】


 ○15mA流す場合

  (+)-【CRD E-153】-LED-LED-LED-(-)


 ○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-(-)



※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください。

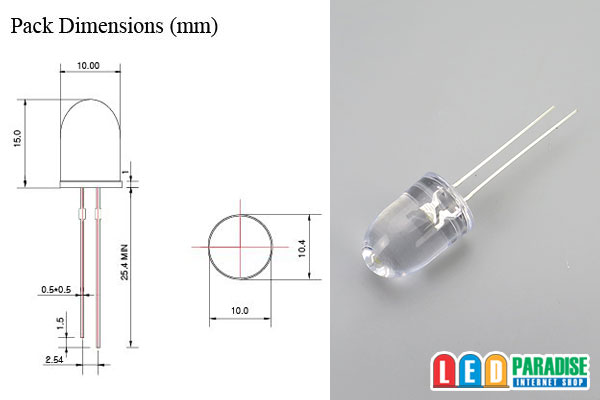

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
