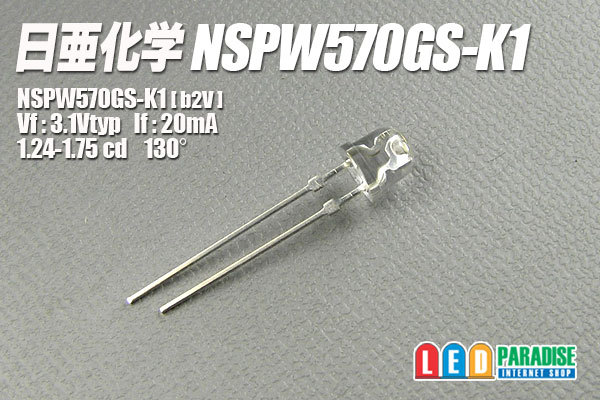

日亜5mm白色LED NSPW570GS-K1

日亜の新製品超広角5mm白色LED入荷いたしました。
高信頼、高耐久、最新のLEDを是非お試し下さい。

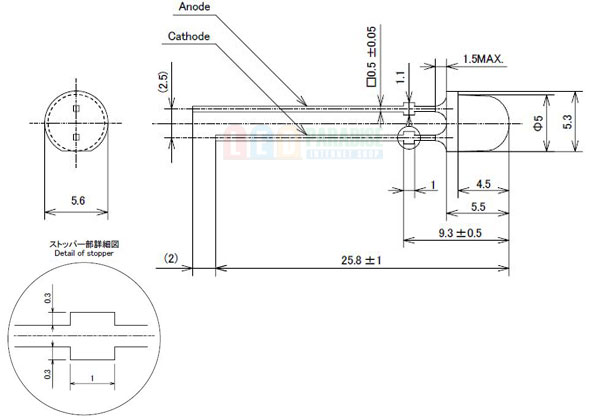

NSPW570GS-K1 (b2V)　ストッパーあり
Vf：3.1typ　
If：20mA
色調：b2
光度Vランク：1.24-1.75cd
指向角：130°

■販売単位をお選び下さい。
10本セット　　 1000円
50本セット　　 4500円
100本セット　 8000円
バラ販売　　　 150円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○20mA流す場合　CRD L-1822

　(+)-【CRD L-1822】-LED-LED-LED-(-)


○15mA流す場合　CRD E-153

　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
