ホーム | 日亜化学 > Flux 雷神・雷光日亜 NSPWR70CS 白色 雷光RAIKOH
商品詳細

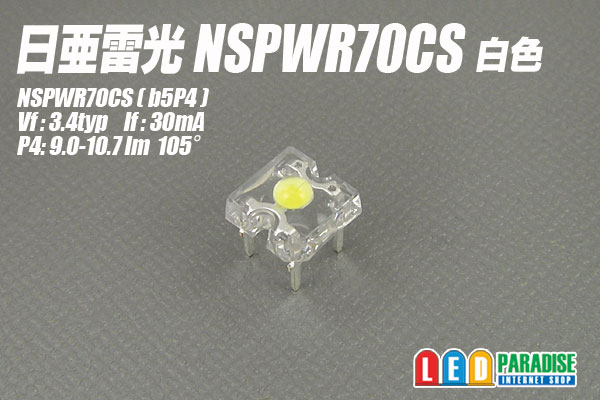

日亜 NSPWR70CS 白色 雷光RAIKOH[2170]

販売価格: 120円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
日亜白色LED NSPWR70CS 雷光RAIKOH

日亜HighFlux再入荷いたしました。
国産の明るい最高品質のLEDを是非お試し下さい。

NSPWR70CS
Vf:3.4V If:30mA
色調 b5
光度P4:9.0-10.7lm
指向角:105°
メーカーデータシートpdf

■販売単位をお選び下さい。
10個セット   1200円 (1個あたり120円)
30個セット   3300円 (1個あたり110円)
60個セット   5400円 (1個あたり 90円)
120個セット  10200円 (1個あたり 85円)
バラ販売    200円

※こちらの製品は雷神(RAIJIN)ではありませんのでご注意下さい。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 150Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 270Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例
 LED直列1〜3個

○30mA流す場合 CRD E-153×2個並列

    【CRD E-153】
  (+)-          -LED-LED-LED-(-)
     【CRD E-153】

○30mA流す場合 CRD L-2733

 (+)-【CRD L-2733】-LED-LED-LED-(-)

※LED直列3個の場合多少安定性に欠けます。
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
