ホーム3mm砲弾型LED広角3mmピンク色LED
商品詳細

広角3mmピンク色LED[0571]

販売価格: 35円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

広角3mmピンク色LED

広角の3mmピンクLEDです。
ルーム球など、スペースの狭い場所に最適です。

■販売単位をお選び下さい。
   10本セット    350円
  50本セット  1500円
100本セット  2800円
 バラ販売    100円

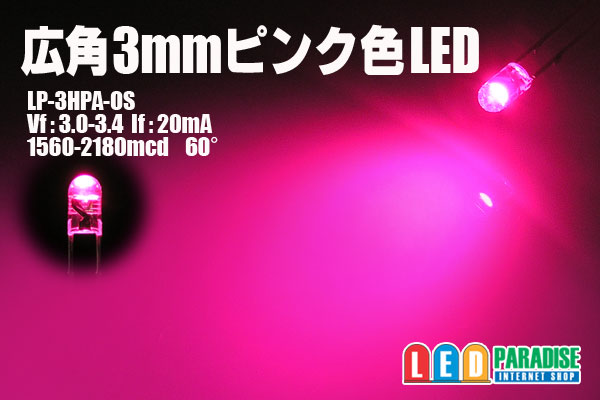

LP-3HPA-OS Vf:3.0-3.4V If:20mA 1560-2180mcd 60°
中国製

※経年変化による退色がありますのでホビー用としてご使用下さい。
※画像の色はデジタルカメラで撮影した物で実際の色とは異なります。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例

 LED3個  (+)-【1/4W 330Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 560Ω】-LED-LED-(-)
 LED1個  (+)-【1/4W 750Ω】-LED-(-)
 (約15mA)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○15mA流す場合 CRD E-153

  (+)-【CRD E-153】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

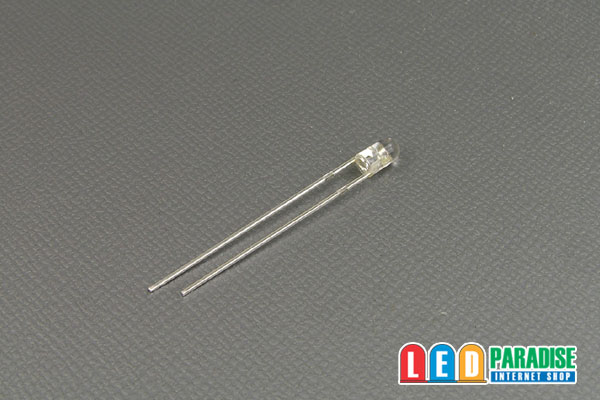

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
