ホーム | 専用基板 > T20バルブ基板5060 18LEDタワー基板 ウェッジ用
商品詳細

5060 18LEDタワー基板 ウェッジ用[4845]

販売価格: 200円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

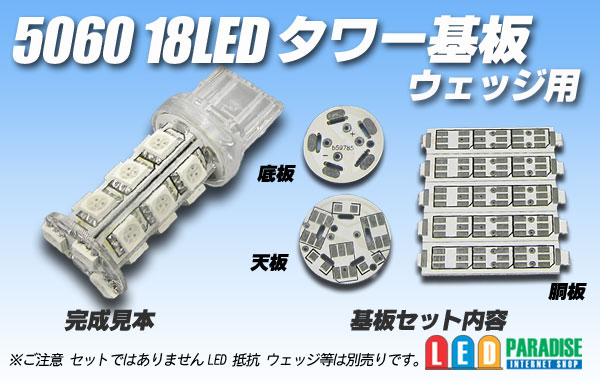

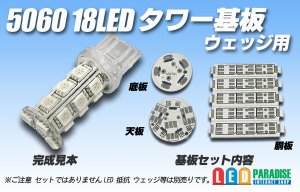

5060(5050) 3chipSMD用 18LEDタワー基板 ウェッジ用

エルパラオリジナル5060 18LEDタワー基板が、入荷いたしました。
3chipSMDを18個も使用しているため とても明るいLED電球が出来上がります。

T20ウェッジベース対応(ショートタイプ推奨)
※こちらはウェッジタイプ用の基板となります。

※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。

■販売単位をお選び下さい。
 バラ販売    200円
  10個セット  1500円
 120個セット 12000円

■セット内容・サイズ(約)
 天板×1枚 :φ20mm×1.0mm
 胴板×5枚 :32mm×7mm×0.9mm
 底板×1枚 :φ18mm×1.0mm

■ご注意■
○半田付けが細かいのと、発熱の問題等がありますので
  ご自身で工夫の出来る 中級〜上級者様向けの商品です。
○写真中のLED・抵抗・配線・口金等は別売りです。価格は基板単体の価格となります。

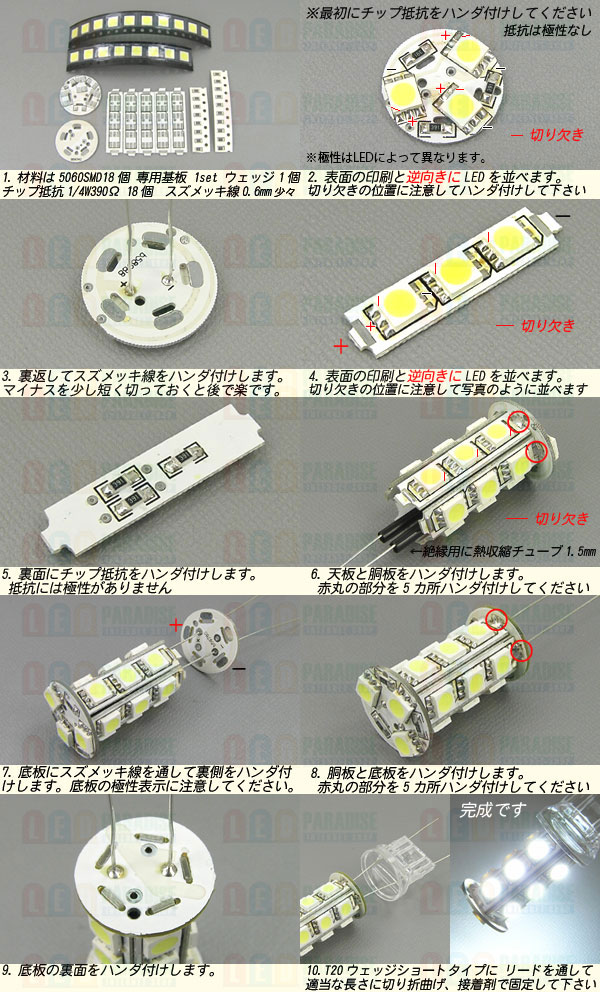

○説明書等ございません 2枚目の写真をご参考に製作して下さい。
○一部基板には製作に問題のない穴の開いている物がございます。
  これは製造時に必要な物で不良ではございません。
○一部印刷に、かすれ等があり見づらい場合がございます。
上記ご了承の上ご購入くださいますようお願いいたします。

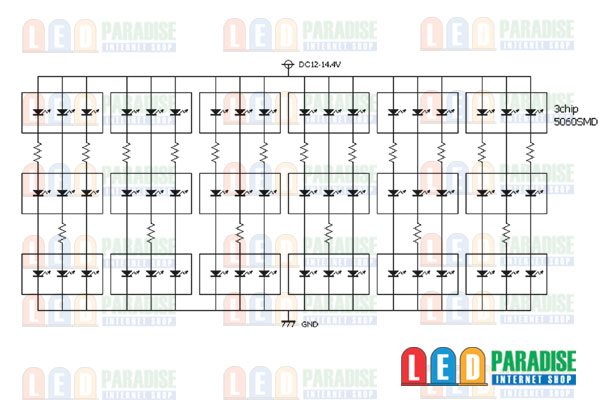

■抵抗参考値(12V車)
 5060白の場合  1/4wチップ抵抗 390Ω〜430Ω程度

■CRDの場合    S-123TかS-103程度

※発熱が大きいので点灯環境に応じて調整してください。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
