ホーム3mm砲弾型LED3mm円筒型白色LED
商品詳細

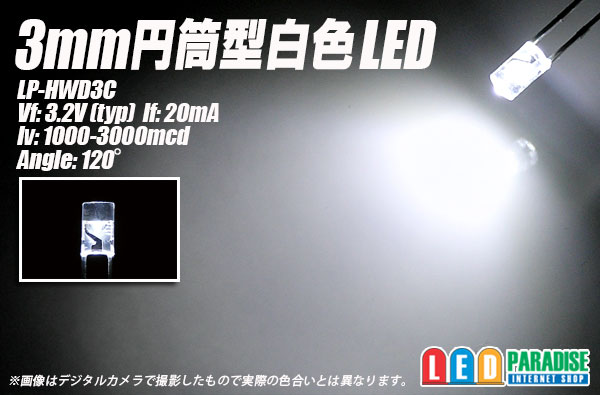

3mm円筒型白色LED[0611]

販売価格: 40円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

3mm円筒型白色LED

3mm円筒型の超広角タイプなので、ポジション球等に!!
つばなし円筒型ですのでT10 6LED基盤にも使用可能です。
また、鉄道模型等スペースの狭い場所にも最適です。


■販売単位をお選び下さい。
  10本セット    400円
  50本セット  1800円
100本セット  3200円
バラ販売      100円

LP-HWD3C
Vf:3.2V(typ)
If:20mA
Iv:1000-3000mcd
Angle:120°
中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

 ■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

 ※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

 ■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○18mA流す場合 CRD E-183  1本 LED1〜3個
   (+)-【CRD E-103】-LED-LED-LED-(-)


  ○15mA流す場合 CRD E-153  1本 LED1〜3個
   (+)-【CRD E-153】-LED-LED-LED-(-)


  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※改造はご自身でテストの上自己責任でお願いします。

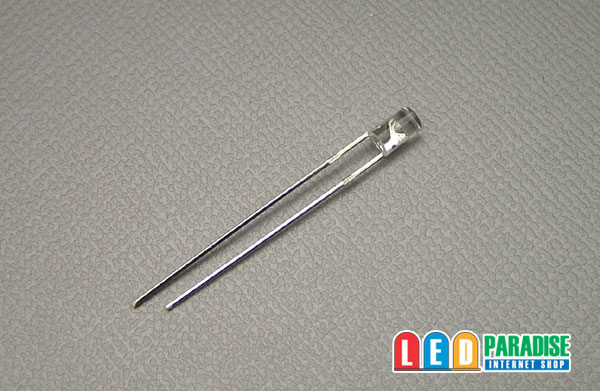

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
