ホーム8mm・10mmLED8mm青色LED LP-8B4SCHJ12
商品詳細

8mm青色LED LP-8B4SCHJ12[2921]

販売価格: 40円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

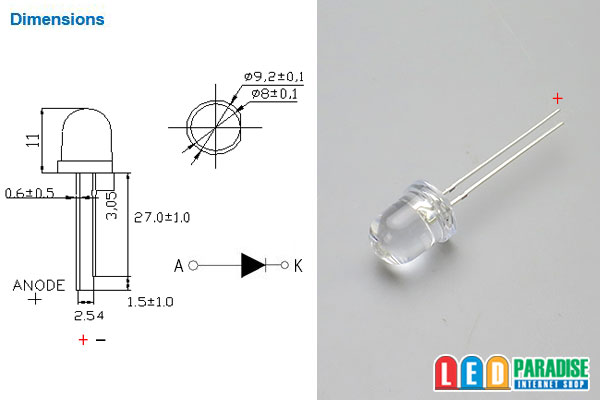

8mm砲弾型青色LED LP-8B4SCHJ12

大きいレンズでインパクト抜群の8mm砲弾型青色LED
新型番に切り替わり、明るくなっております。
是非お試し下さい。

■※販売単位をお選び下さい。(すべて消費税込み)
10本セット   400円
30本セット  1050円
50本セット  1500円
60本セット  1800円
100本セット  2800円
120本セット  3360円
500本セット 11,000円
バラ販売    100円

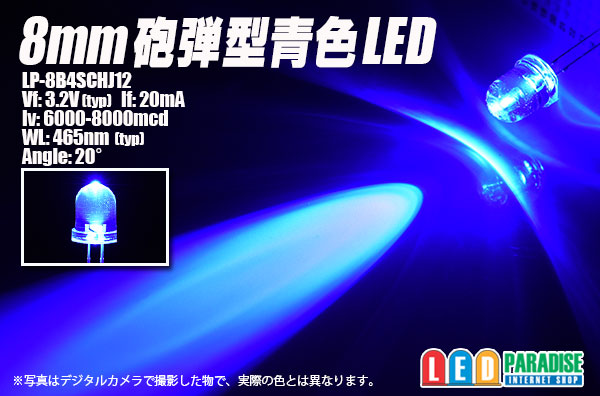

LP-8B4SCHJ12
Vf:3.2V(typ)
If:20mA
Iv:6000-8000mcd
Angle:20°
波長:465nm(typ)
中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

 ○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-(-)


 ○15mA流す場合

  (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真はデジタルカメラで撮影した物で、実際の色とは異なります。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
