ホーム帽子型LED5mm帽子型電球色LED LP-5NW4SCYY
商品詳細

5mm帽子型電球色LED LP-5NW4SCYY[1351]

販売価格: 40円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

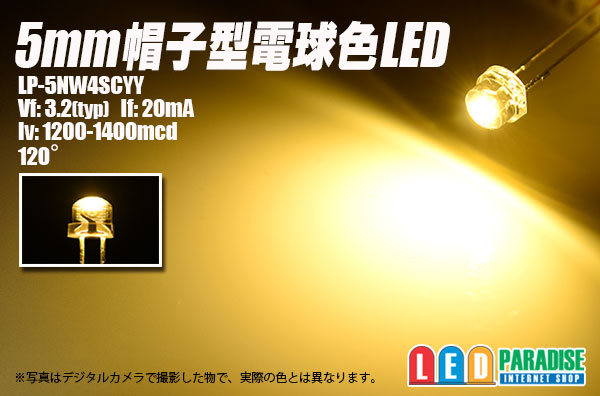

5mm帽子型電球色LED LP-5NW4SCYY

※新型番に変更になりました。

超広角5mm電球色帽子型LEDです。
120°の広角タイプですので、LEDバルーンやイルミネーション、
車のルームランプ、ジオラマ、商業模型など、広く照らしたい用途に最適です。

T5ウェッジベースとの相性もバッチリです。

※販売単位をお選び下さい。
 10本セット   400円
 30本セット  1050円
 50本セット  1500円
 60本セット  1800円
100本セット   2800円
120本セット   3360円
バラ販売    100円

※写真はデジタルカメラで撮影した物で実際の色とは異なります。
※電球色はロット内でも色の差が大きいです。BINが違えば別の色合いとなります
  ご注文は同一BINでお送りしていますので、同じ色で揃える場合一度に予備分も含めお求め下さい。

Vf: 3.2V(typ)
If: 20mA
Iv: 1200-1400mcd
Angle: 120°
中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。(無料)

■12V車抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183
  (+)-【CRD E-183】-LED-LED-LED-(-)

 ○15mA流す場合 CRD E-153
 (+)-【CRD E-153】-LED-LED-LED-(-)

  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※改造はご自身でテストの上自己責任でお願いします。

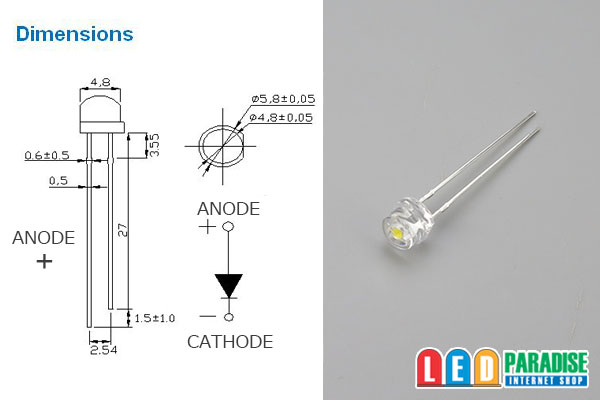

他の写真もご覧下さい
