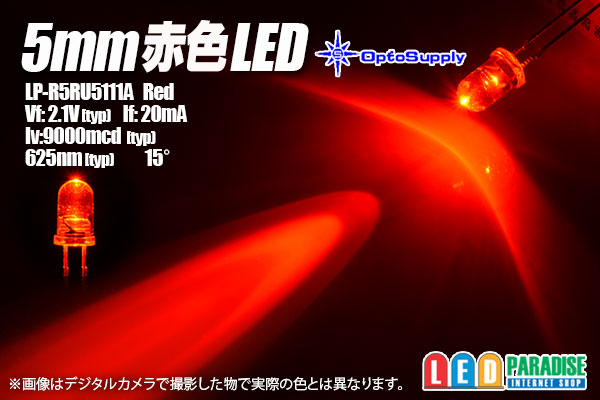

LP-R5RU5111A5mm赤色LED 9000mcd LP-R5RU5111A

OptoSupplyのローコストタイプ5mm砲弾型黄色LEDです。
テール改造の決定版!!多数点灯におすすめのローコストタイプです!!
つぶつぶ感を出すにはもってこいの5mm砲弾型、是非お試し下さい

テール改造多数点灯におすすめです。
つぶつぶ感を出すにはもってこいの5mmタイプです。

※型番変更になっております。

■販売単位をお選び下さい。

  10本セット 　  300円
  30本セット 　  840円
　
  50本セット　 1200円
 60本セット 　 1440円
100本セット　 2000円
120本セット　 2400円

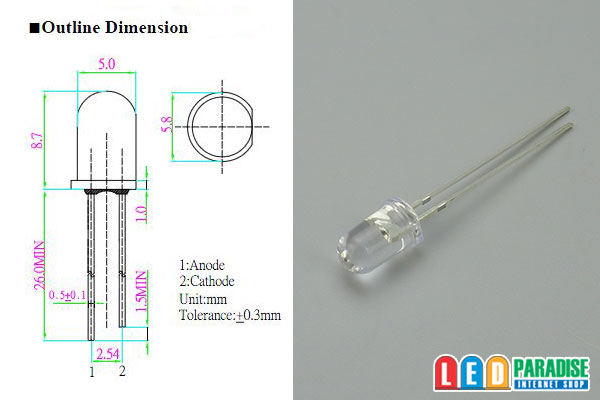

LP-R5RU5111A
Vf=2.1V(typ)
If=20mA
Iv=9000mcd(typ)
Angle:15°
Wl::625nm

メーカーデータシートpdf ※参考データ

電子工作初心者のお客様、配線図に接続方法は記載してございます。
ご購入時にお気軽にお申し付け下さい。　【無料】


■12V車で抵抗を使って点灯させる場合の例(20mA計算)
（最大電圧14.4V）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる
　場合は上記の回路を並列に繋いで増やします。


■12V車テール/ストップ抵抗での設計例
　LED5個直列の場合
　 　
テール入力側　【1/4W 1KΩ】
ストップ入力側 【1/4W 200Ω】
※各入力側に整流ダイオード（1N4007）を接続して下さい。

■12V車テール/ストップCRDでの設計例
　LED4個直列の場合

テール入力側　【1/4W 910Ω】
ストップ入力側 【CRD　E-183】
※各入力側に整流ダイオード（1N4007）を接続して下さい。

　 　　　　　　　　　　　
※あくまでも参考値として改造はご自身でテストの上
　自己責任でお願いします。
