ホーム3mm砲弾型LED3mm円筒型黄色LED
商品詳細

3mm円筒型黄色LED[0631]

販売価格: 35円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

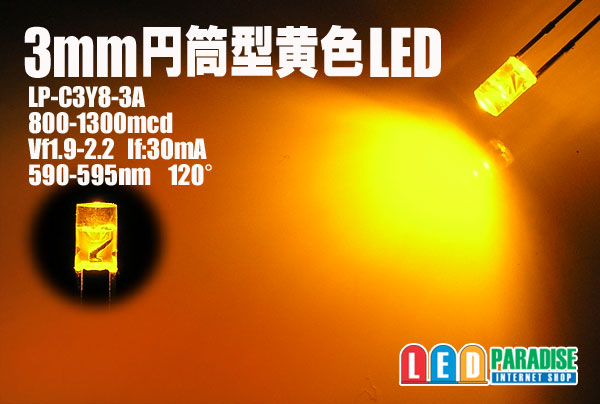

3mm円筒型黄色LED

極小3mmの超広角タイプなので、ポジション球、
ルーム球、鉄道模型等スペースの狭い場所に最適です。

■販売単位をお選び下さい。
  10本セット    350円
  50本セット  1500円
100本セット  2800円
  バラ販売      100円

LP-C3Y8-3A
Vf:1.9-2.2 If:30mA 800-1300mcd 590-595nm 120°
中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  ご購入時カート備考欄より、お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V・約20mA時)

LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-LED-(-)
      【CRD E-103】


5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。
 あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
