ホーム8mm・10mmLEDA-BRIGHT 8mm赤色LED
商品詳細

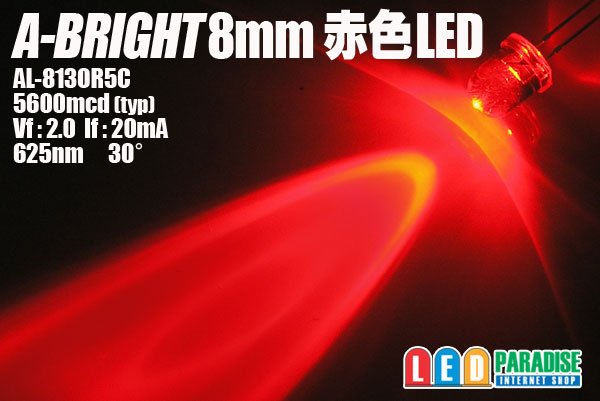

A-BRIGHT 8mm赤色LED[2942]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
エーブライト8mm赤色LED再入荷しました。

今まで、テール加工業者様の依頼品で納めてましたが
業者様曰く「クリアレンズにはこれが一番ベスト」と言うことでしたので
HPでも、販売する事にしました。

大量仕入れですのでお安くなっております。
是非お試し下さい。

※販売単位をお選び下さい
10本セット 500円
50本セット  2,000円
100本セット  3,800円
500本セット 15,000円
バラ販売    100円

AL-813OR5C
Iv:5600mcd(typ)
Vf:2.0
If:20mA
2θ1/2:30°
λd:625nm
エーブライト製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例 (20mA)

 LED5個(+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個(+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個(+)-【1/2W 430Ω】-LED-LED-LED-(-)
 LED2個(+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個(+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でテール/ストップ設計例

テール (+)-【1/4W 1KΩ】-【1/4W200Ω】-LED-LED-LED-LED-LED-(-)
               └(+)ストップ入力

※テール/ストップを設計される場合各入力側に整流ダイオードを付けて下さい
(配線図に記載してございます。)
※点灯させる本数などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

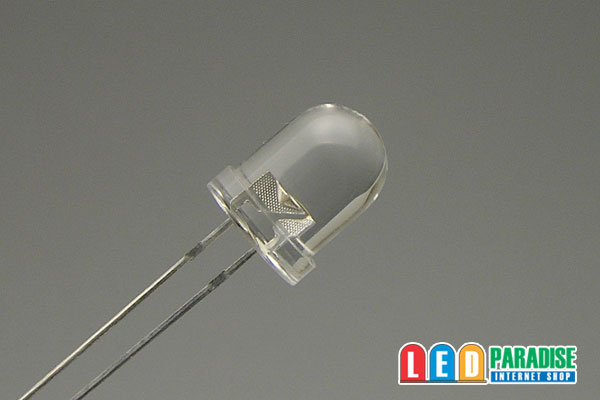

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
